Monitoramento de vibração em motores: o que cada falha revela

O motor raramente quebra do nada. Antes da parada, a vibração muda de padrão, a temperatura sobe fora da faixa e o consumo se altera. O problema não é a falha em si, é descobrir tarde, quando a linha já parou e a manutenção virou corretiva cara. Detectar falhas em motores pela vibração é possível porque cada falha mecânica deixa uma marca própria na medição: o desbalanceamento aparece na frequência de rotação, o desalinhamento em múltiplos dela, a folga produz um padrão irregular e o defeito de rolamento gera impactos em frequências mais altas. Este guia reúne o que a ELVEX observa em campo ao instrumentar motores e ativos rotativos: o que medir, o que cada falha deixa no sinal e como decidir o momento da intervenção.

Por que a vibração avisa primeiro

A falha mecânica não é um evento, é um processo. Entre o primeiro sinal mensurável e a quebra existe um intervalo, e é nesse intervalo que a manutenção barata acontece. A vibração é a variável que se altera mais cedo nesse processo: rolamento em degradação, desalinhamento, desbalanceamento e folga mecânica mudam a assinatura de vibração do ativo antes de qualquer sintoma perceptível. Quando o problema chega ao chão de fábrica como ruído ou aquecimento, o estágio já é avançado e a janela de planejamento já encurtou.

Valor global e espectro: duas leituras que se complementam

Todo equipamento rotativo vibra. A vibração normal tem um padrão estável, e a falha o altera. O monitoramento compara o padrão atual com o histórico do ativo e com os critérios da norma, e a mudança é o sinal de que algo está evoluindo.

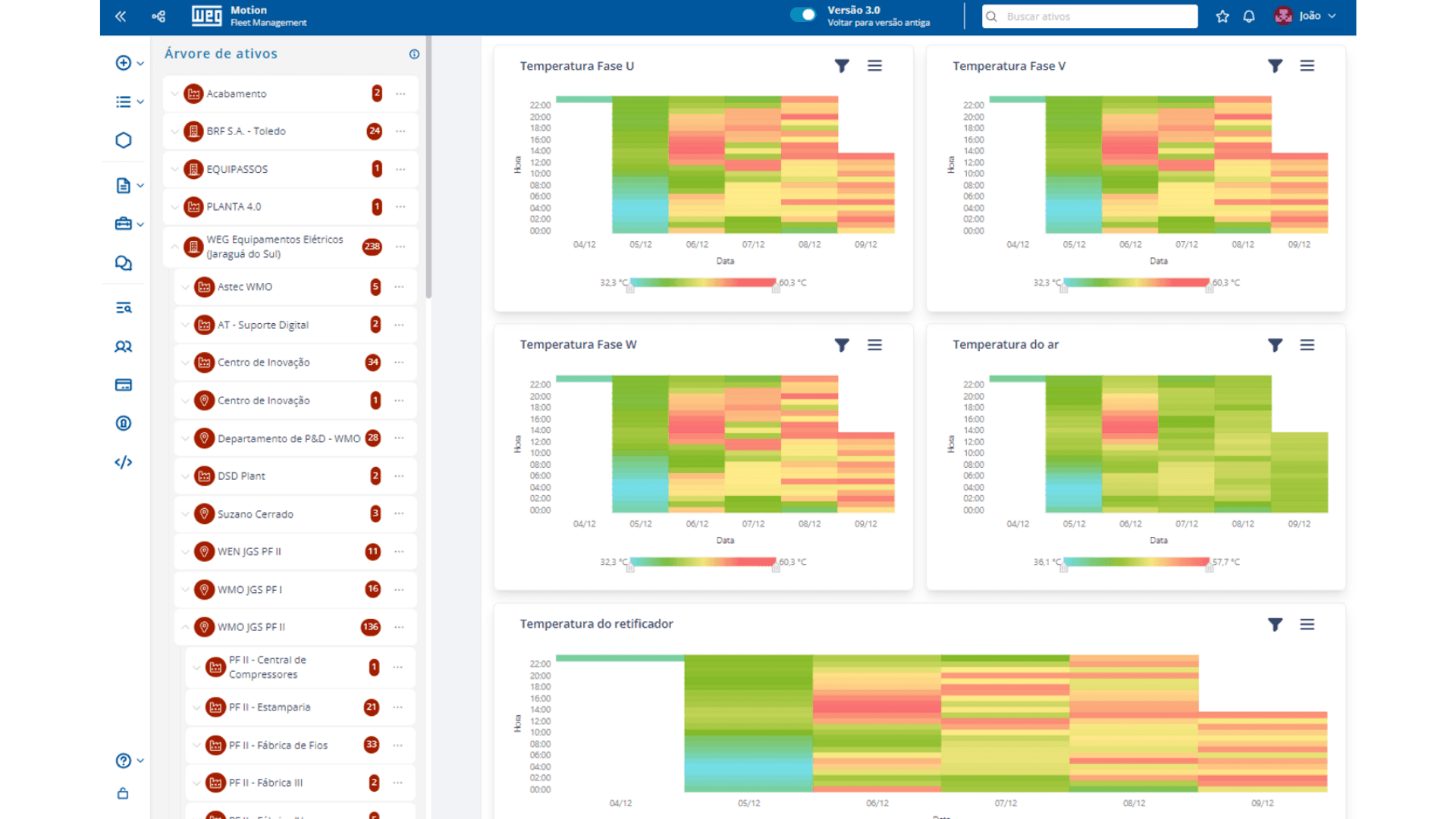

O valor global, em mm/s RMS, diz quanto o ativo vibra e permite classificar a severidade. O espectro, que separa a vibração por frequência, diz de onde ela vem: cada falha concentra energia em frequências ligadas à rotação do eixo, e é isso que permite apontar a causa. O valor global avisa que algo mudou; o espectro diz o quê. Na plataforma de monitoramento contínuo, a primeira leitura gera o alerta e a segunda orienta o diagnóstico. Saber qual falha está nascendo define qual peça comprar e qual janela de parada reservar.

O que cada falha deixa na medição

Desbalanceamento. Uma vibração forte na frequência de rotação do eixo, geralmente na direção radial. Aparece quando a massa do rotor não está distribuída de forma uniforme, por acúmulo de sujeira, desgaste ou perda de uma peça. A amplitude cresce com a rotação, porque a força do desbalanceamento aumenta com o quadrado da velocidade, e por isso o problema que passava despercebido em carga baixa aparece quando o motor trabalha em rotação mais alta, como num acionamento por inversor. A correção é o balanceamento.

Desalinhamento. Uma vibração na frequência de rotação e em múltiplos dela, com componente axial importante. Acontece quando os eixos do motor e da carga não estão na mesma linha, em paralelo ou em ângulo, e a diferença de fase entre os dois lados do acoplamento ajuda a distinguir os casos. Costuma aquecer acoplamentos e mancais e desgastar rolamentos mais cedo.

Folga. Um padrão irregular, com vários múltiplos da frequência de rotação. Surge de fixações soltas, de bases com defeito ou de folgas excessivas em mancais. Quando é mais severa, aparecem também frações da rotação, como a metade dela. É uma falha que costuma piorar com o tempo.

Rolamento. Impactos periódicos, em frequências altas e características da geometria do rolamento, que se somam à vibração normal. Cada elemento (pista externa, pista interna, elementos rolantes e gaiola) tem a sua frequência característica, que depende da geometria e da rotação. O dano em uma pista gera impactos repetidos nessa frequência, que excitam ressonâncias de alta frequência; por isso a medição de aceleração e a análise de envelope enxergam o dano antes de a velocidade global subir. O desgaste evolui em estágios:

A temperatura é um dos últimos sinais a mudar; quando ela sobe, o dano já é grande, e acompanhar só a temperatura chega tarde. A análise de envelope isola a faixa de alta frequência e extrai a taxa em que os impactos se repetem, e é assim que se enxerga o defeito com muito mais antecedência do que o aquecimento ou o ruído permitem. Um medidor que só informa o valor global de velocidade vê o problema quando ele já está mais avançado, por isso o sensor deve ser escolhido pelo estágio que se quer enxergar. As causas mais frequentes de falha de rolamento são lubrificação inadequada, contaminação por poeira e água, desalinhamento e desbalanceamento que o sobrecarregam, montagem incorreta e, em motores acionados por inversor, correntes que passam pelo eixo e danificam as pistas; a classificação internacional dos modos de falha está na norma ISO 15243. Tratar o sintoma sem a causa faz o novo rolamento falhar pelo mesmo motivo. A página de diagnóstico de falhas em rolamentos detalha a aplicação, e manutenção preditiva, preventiva e corretiva: quando usar mostra por que a troca por prazo não alcança esse tipo de falha.

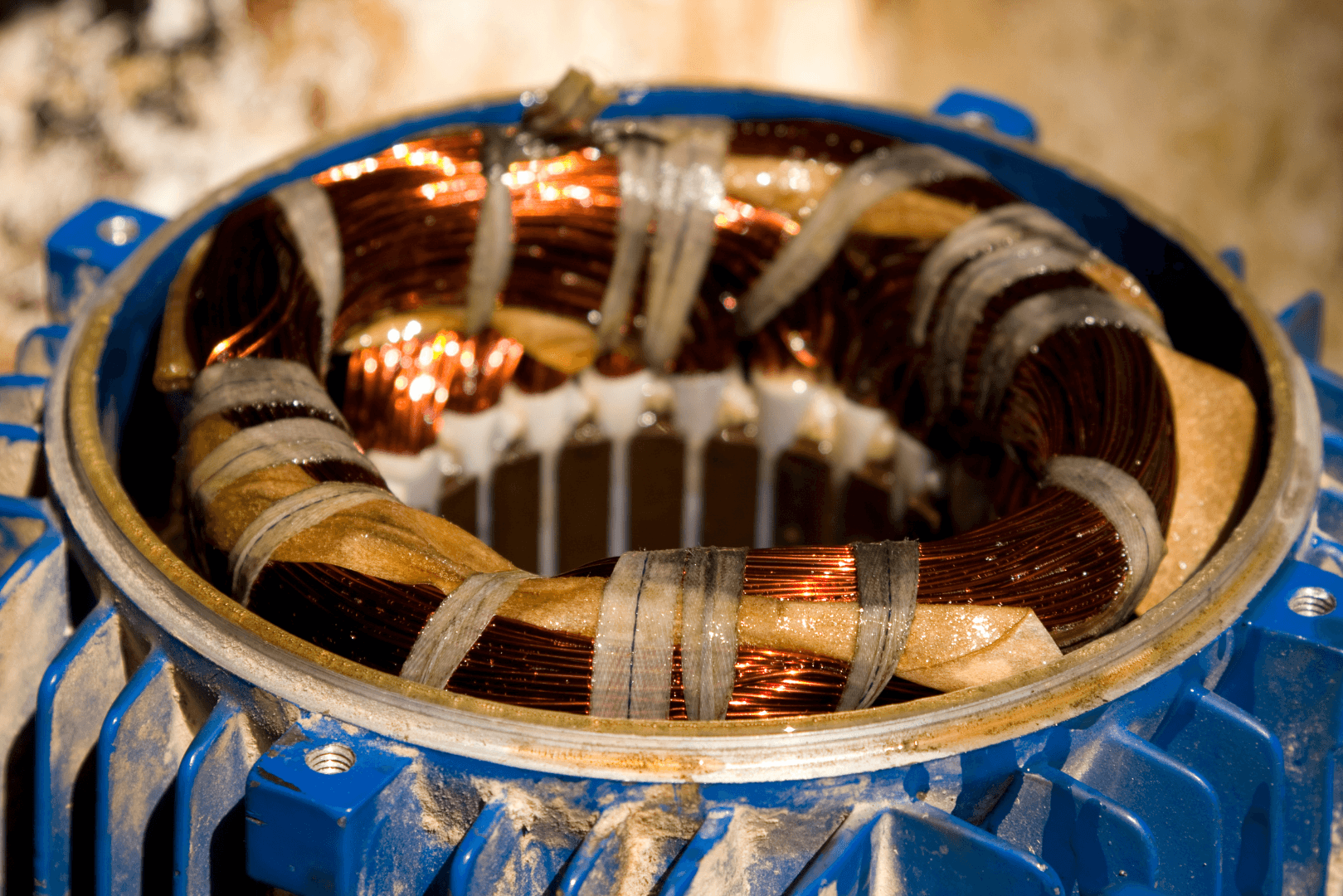

Falhas elétricas. Algumas deixam marca na vibração. A excentricidade do entreferro e problemas no estator aparecem em torno de duas vezes a frequência da rede, que é 120 Hz numa rede de 60 Hz; barras de rotor danificadas costumam gerar bandas laterais ao redor da frequência de rotação. Outras, como desequilíbrio entre fases, sobrecarga e curto entre espiras, aparecem melhor na corrente e na temperatura. Por isso o motor crítico combina as grandezas, como descreve monitoramento de corrente de motores.

O que parece falha e não é. Três causas imitam defeito do motor. O pé manco, em que a base não apoia de forma uniforme e deforma a carcaça ao apertar os parafusos, produz vibração parecida com a do desalinhamento. A ressonância acontece quando a rotação coincide com a frequência natural da estrutura e amplifica a vibração sem que haja defeito no rotor. E a vibração de uma máquina vizinha, transmitida pela base, aparece na medição como se fosse do motor. Por isso o técnico compara pontos, direções e o histórico antes de concluir.

O que medir e onde

Velocidade de vibração RMS em mm/s nos mancais, nos três eixos, horizontal, vertical e axial, porque cada defeito se manifesta primeiro em uma direção. Aceleração para a falha de rolamento em estágio inicial. Temperatura do ativo, correlacionada com a vibração para confirmar o diagnóstico. E tendência, não foto: a comparação com o histórico do próprio ativo revela o desvio antes de qualquer limite absoluto ser cruzado. Medir no ponto e na direção certos evita parte das confusões do item anterior, e os critérios de escolha do sensor estão em como escolher um sensor de vibração.

Severidade classificada conforme ISO 20816

A norma ISO 20816 estabelece faixas de severidade de vibração por classe de máquina, da condição de máquina nova à condição que causa dano; as quatro zonas, de A a D, estão explicadas em ISO 20816-3: zonas A, B, C e D. Classificar cada leitura contra a norma tira a decisão do campo da opinião: o desvio entra como severidade objetiva, com limite de atenção e limite crítico definidos por ativo no levantamento técnico. A ordem de trabalho é esta: a zona diz quão grave é, o espectro diz de onde vem, e o técnico decide a ação e a janela da intervenção.

Rota com coletor ou sensor fixo

A rota manual com coletor portátil registra a condição do ativo uma vez por mês. A medição contínua com sensor fixo registra, em tempo real, a evolução completa, incluindo a falha rápida que nasce e evolui entre duas coletas. O conceito da preditiva é o mesmo nos dois modelos. A capacidade de detecção, não. Por que a amostragem periódica tem um limite que a frequência da rota não corrige está em manutenção preditiva, preventiva e corretiva: quando usar, e o critério para decidir ativo por ativo, em monitoramento online ou rota de coleta. Para o ativo cuja parada custa caro, o intervalo entre medições é risco: o alerta do sensor fixo sai no instante em que o desvio aparece, e a intervenção entra no plano com semanas de antecedência. É esse o modelo que a ELVEX entrega como monitoramento online da condição de ativos.

Quantos sensores um motor precisa

Não existe tabela genérica. Um sensor na carcaça entrega vibração global, estimativa de carga e temperatura. Um sensor em cada mancal entrega a detecção incipiente de falha de rolamento. A cobertura completa, dois mancais e carcaça, entrega as duas coisas. O arranjo certo sai de três variáveis levantadas na planta: criticidade do ativo, tipo de mancal e acoplamento, e falha que se quer detectar. Os sensores WEGscan atendem os três arranjos, do ponto único na carcaça à cobertura por mancal; o que cada modelo mede está em WEGscan: o que é, o que mede e para que serve.

Do alerta à ordem de serviço

Medir não basta. O acompanhamento contínuo trabalha por severidade: o primeiro aviso chega quando a tendência começa a subir e ainda há tempo de planejar. A condição de atenção confirma o desvio e pede agendamento de parada. A condição crítica vai direto ao celular do responsável. O ganho está no fim desse caminho: a falha detectada no estágio inicial vira manutenção programada, com peça, equipe e janela definidas, em vez de produção interrompida sem aviso e reparo em urgência.

Como ler a tendência: patamar, rampa e degrau

A curva de um indicador ao longo do tempo conta uma história, e três formas são recorrentes. O patamar estável indica um ativo em comportamento conhecido, e é a linha de base contra a qual tudo o mais se compara. A rampa, em que a leitura sobe de forma gradual e contínua, sugere desgaste progressivo, como o de um rolamento ou de um acoplamento, e dá tempo de planejar a intervenção. O degrau, em que a leitura salta de um nível para outro de uma vez, aponta para um evento: uma fixação que afrouxou, uma mudança de regime, um impacto, um reparo recente ou uma troca de peça. Cada forma pede uma pergunta diferente, e a pergunta certa evita tanto a intervenção desnecessária quanto a demora diante de uma degradação real.

Quando o alerta pode ser enganoso

Antes de concluir que o motor está falhando, vale excluir as causas de leitura enganosa. Um sensor mal fixado ou deslocado muda a medição sem que a máquina tenha mudado. Uma mudança de carga ou de rotação altera a vibração sem indicar defeito. A vibração de um equipamento vizinho chega pela base, e a ressonância da estrutura amplifica a leitura em certas rotações. Uma bateria fraca pode interromper o dado e criar saltos aparentes. O procedimento é conferir o ponto e a fixação, comparar com outras direções e outros pontos do mesmo conjunto, verificar o regime em que a leitura foi tomada e só então analisar o espectro. Essa conferência é rápida e poupa a equipe de abrir uma máquina saudável, com o risco de introduzir uma falha nova.

O que a vibração não enxerga

O monitoramento de vibração cobre bem a falha mecânica que evolui, e tem limites que convém conhecer. A falha súbita, como a de um eixo trincado por fadiga que rompe sem sinal prévio relevante ou a entrada de um objeto estranho, pode não dar aviso. Padrões parecidos podem ter causas diferentes, e mais de uma falha pode ocorrer ao mesmo tempo: o sensor e a plataforma classificam e alertam, e um técnico confirma a causa e decide a ação. O monitoramento contínuo reduz o tempo entre a mudança e a percepção dela, mas não dispensa a interpretação. E o sinal só vale se alguém agir sobre ele: o retorno do monitoramento depende do que acontece depois do alerta, tema de em quanto tempo a manutenção preditiva se paga.

Onde se aplica

Motores, bombas, compressores, exaustores, redutores e transportadores em regime contínuo, do túnel de congelamento à linha de usinagem. Quais desses ativos instrumentar primeiro sai de uma matriz de criticidade, e um caso de sala de máquinas completo está em manutenção preditiva em frigorífico. Ambiente severo não é impeditivo: sensores com grau de proteção industrial operam em áreas úmidas, câmaras e rotina de higienização, com comunicação sem fio onde não há rede no ponto.

Perguntas frequentes

Como detectar falhas em motores por meio de sensores de vibração?

Sensores fixados no motor medem a vibração de forma contínua, e a plataforma compara cada leitura com o comportamento normal e com os critérios da norma. Cada falha mecânica, como desbalanceamento, desalinhamento, folga ou desgaste de rolamento, deixa um padrão próprio na medição. Um técnico interpreta o padrão para identificar a causa e decidir a ação.

Qual falha é a mais comum em motores elétricos?

Depende do motor e da aplicação, e não há um número único. Os rolamentos estão entre os componentes que mais falham em equipamentos rotativos, e o desalinhamento e o desbalanceamento são causas frequentes de desgaste. O histórico de falhas da sua planta, quando existe, é a melhor indicação do que monitorar primeiro.

A vibração detecta falhas elétricas do motor?

Em parte. Algumas falhas elétricas produzem vibração, mas muitas aparecem melhor na corrente e na temperatura. Por isso o monitoramento completo de um motor combina vibração, temperatura e, quando possível, corrente.

Qual o valor de vibração considerado normal?

Não há um valor único. O limite depende do grupo de máquina, da potência, da rotação e do tipo de base, e a ISO 20816-3 organiza esses limites em zonas de A a D. Na prática, o mais útil é comparar a leitura com o histórico do próprio ativo: o motor que vibrava de um jeito por dois anos e passa a vibrar de outro merece atenção mesmo dentro de uma zona aceitável.

Como detectar falha de rolamento antes da quebra?

Medindo a vibração, em especial na faixa de alta frequência, e analisando o espectro e o envelope. O defeito aparece nas frequências características do rolamento antes de elevar a temperatura ou gerar ruído audível.

A temperatura detecta falha de rolamento?

Detecta, mas tarde. O aquecimento costuma indicar um dano já avançado. A vibração mostra a evolução com mais antecedência, e a temperatura entra como confirmação.

Quanto tempo a vibração avisa antes de um rolamento falhar?

Depende do modo de falha, da carga e da lubrificação. A literatura de confiabilidade fala em semanas a meses entre o primeiro sinal mensurável e a falha funcional, e o intervalo encurta quando o dano avança. É esse intervalo que decide se uma rota mensal basta ou se o ativo pede sensor fixo.

A instalação do sensor para a máquina?

Não. A fixação é externa, sem usinagem e sem interferência na garantia, com a planta em operação. Em motor WEG, a ativação do sensor amplia a garantia de fábrica em 2 anos.

Preciso instrumentar a planta inteira para começar?

Não. O começo é pelos ativos de maior criticidade, com escopo fechado e resultado medido. A expansão é decidida sobre o número.

Quem analisa o dado?

A plataforma classifica a severidade e alerta a sua equipe. A ELVEX treina o time e permanece como retaguarda técnica no diagnóstico que exige análise especializada.

Como testar o monitoramento antes de comprar para a planta toda?

Com uma prova de conceito de escopo fechado, nos ativos críticos, e critério de sucesso escrito antes da instalação. O que medir, como escolher os ativos e os sinais de uma prova que não prova nada estão em como testar monitoramento antes de comprar.

A ELVEX instrumenta ativos rotativos com sensores WEG, severidade classificada conforme ISO 20816 e levantamento feito na planta pela equipe que depois acompanha o sistema. Sede em Chapecó, atuação em todo o Brasil.
