Gestão de ativos e confiabilidade

Antecipe a falha dos seus ativos críticos. Semanas antes da parada.

A ELVEX instrumenta motores, bombas, redutores, compressores e painéis com sensores WEG e classifica cada desvio conforme ISO 20816. O diagnóstico chega com antecedência para planejar a intervenção, em vez de reagir à parada.

Falar sobre esta soluçãoVer todas as soluções

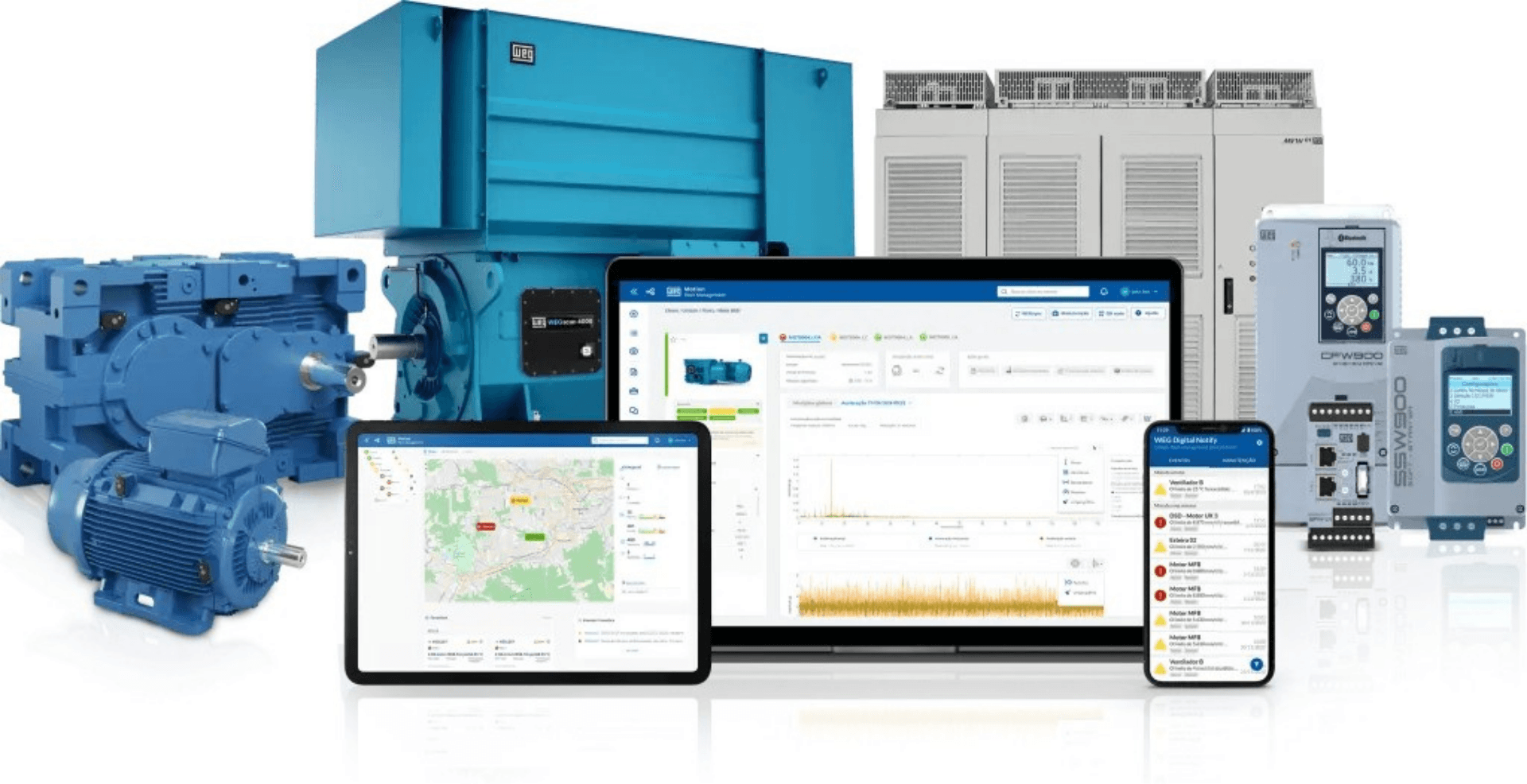

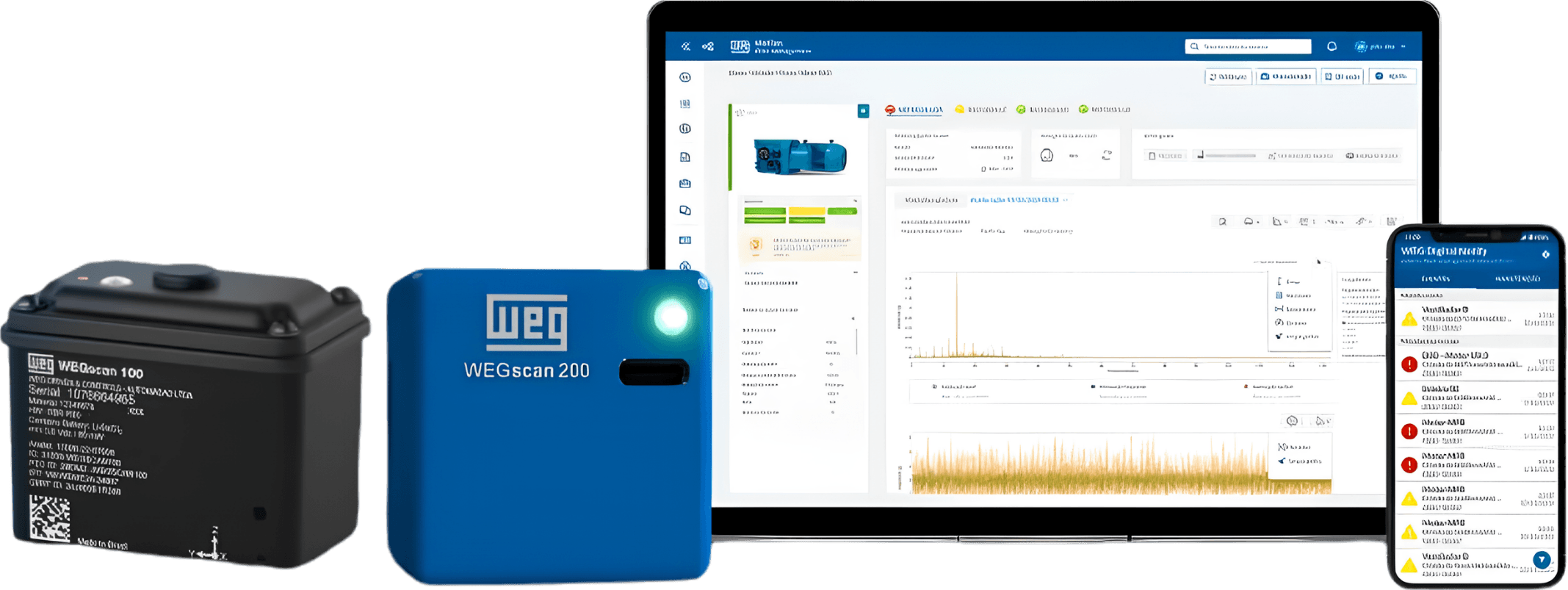

Sensores WEGscan e o painel de gestão de frota de ativos, no computador e no celular.
Antes da tecnologia, o método

Classificação ISO 20816
NormalAlertaCrítico
01

Corretiva

A intervenção ocorre após a falha.

O custo inclui a produção interrompida sem aviso, o reparo em urgência e o dano propagado a componentes que a falha original não deveria ter atingido.

02

Preventiva

A intervenção segue o calendário.

Substitui componentes saudáveis e não captura a falha que se desenvolve entre duas paradas programadas.

A maior parte das falhas não tem correlação com a idade do equipamento.

03

Preditiva

A intervenção é definida pela condição real do ativo, medida continuamente.

O reparo acontece no momento que o dado indica, com peça, equipe e janela de parada planejadas.

A frequência da medição

A rota manual registra a condição do ativo uma vez por mês. A medição contínua registra a evolução completa, incluindo as falhas rápidas que não aparecem entre duas coletas. O conceito da preditiva é o mesmo desde a origem. A capacidade de detecção, não.

A tecnologia

Sensor no equipamento, dado transmitido à nuvem, severidade classificada automaticamente e alerta direcionado a quem decide. Sem rota manual, sem planilha, sem depender da experiência de quem acompanha a máquina.

O monitoramento online dá à manutenção a mesma visibilidade que a produção tem sobre a linha.

Menos paradas não planejadas

Reduções de 30 a 50% em programas consolidados. A falha no estágio inicial vira manutenção programada.

Custo de manutenção menor

Menos corretiva de emergência, hora extra e frete urgente. O reparo planejado custa uma fração do forçado.

Disponibilidade sob controle

O ativo para quando a equipe programa, não quando a falha ocorre.

Vida útil estendida

A intervenção no momento correto preserva o que ainda não falhou, em vez de deixar a falha se propagar.

Sensores e tecnologias

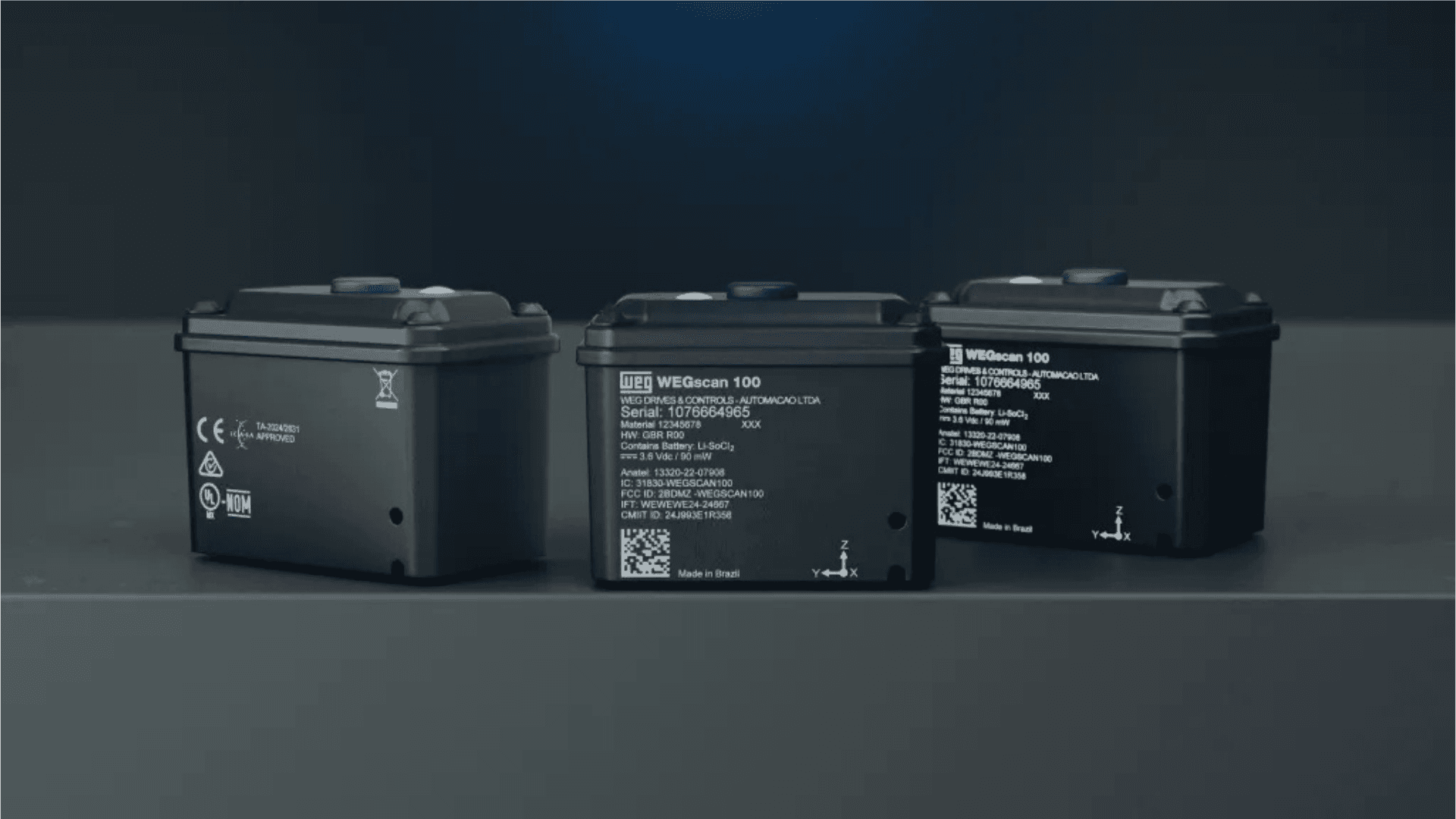

  • WEGscan 100VibraçãoTemperaturaCampo magnéticoVer detalhesFechar
    O que é

    Sensor sem fio de vibração, temperatura e campo magnético para motores e ativos rotativos: bombas, redutores, compressores, ventiladores, mancais e transportadores.

    Para que serve

    Bateria substituível em campo, sem descarte do sensor ao fim de cada ciclo, ao contrário dos sensores selados disponíveis no mercado. A ativação inclui 1 ano de assinatura da plataforma e estende a garantia de fábrica do motor em 2 anos.

    Sensor sem fio WEGscan 100 de vibração e temperatura, instalado na carcaça de um motor elétrico.
    +2anos de garantia do motor
  • WEGscan 200CorrenteTemperaturaVer detalhesFechar
    O que é

    Sensor de monitoramento contínuo de corrente e temperatura em barramentos e conexões elétricas.

    Para que serve

    Identifica sobrecarga, ponto quente e degradação de conexão antes de evoluírem para desarme ou princípio de incêndio.

    Sensor WEGscan 200 de temperatura e corrente fixado em barramento de painel elétrico.

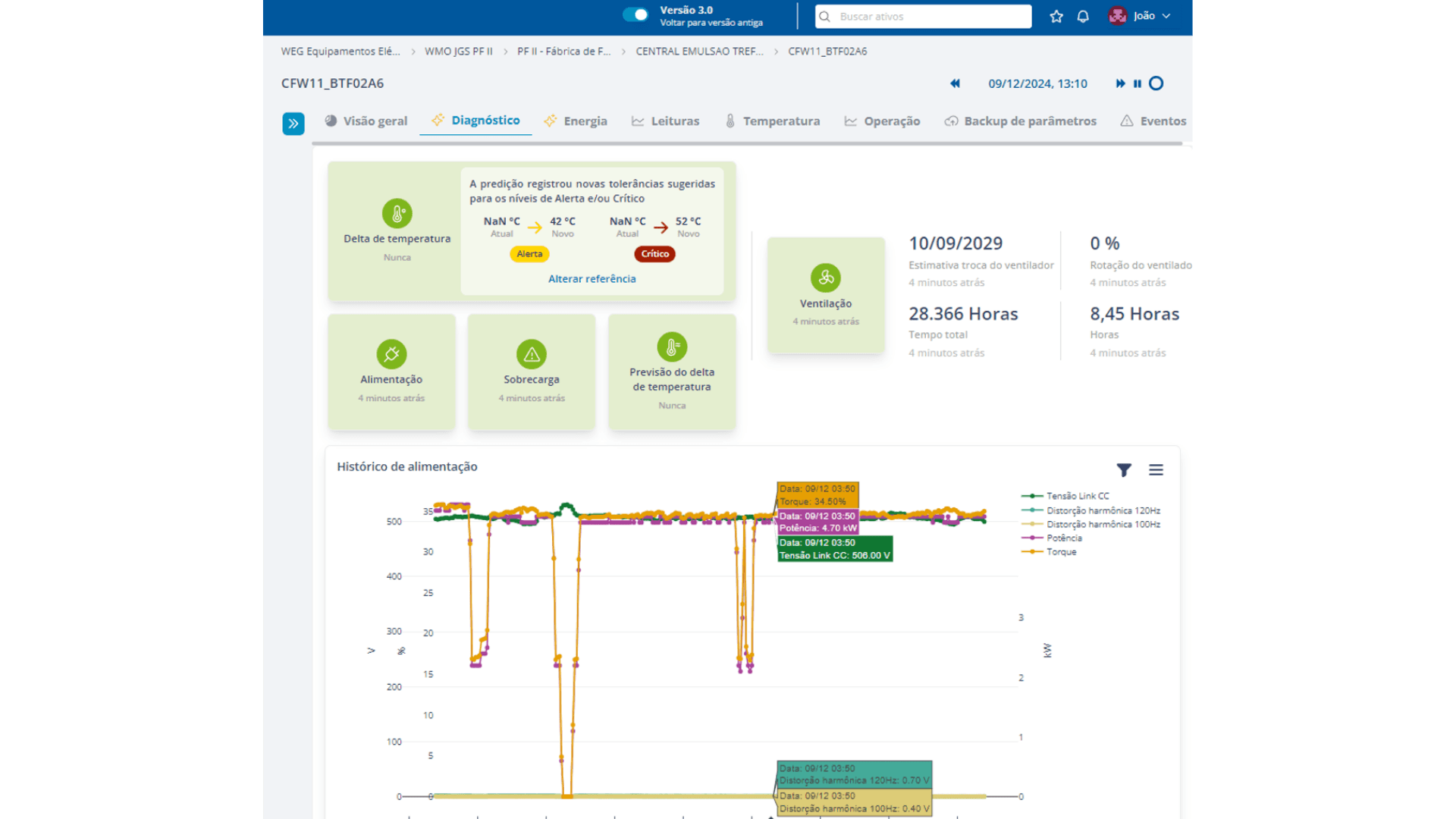

  • WEGscan 1000Parâmetro de driveBackup diárioVer detalhesFechar
    O que é

    Gateway dedicado ao monitoramento de inversores de frequência, soft-starters e relés inteligentes de baixa e média tensão.

    Para que serve

    Acompanha o parâmetro operacional e realiza backup diário. Em caso de falha do drive, a reconfiguração é feita em minutos, com o parâmetro correto registrado.

    Gateway WEGscan 1000, que conecta inversores de frequência e soft-starters à plataforma de monitoramento.
    10drives por gateway

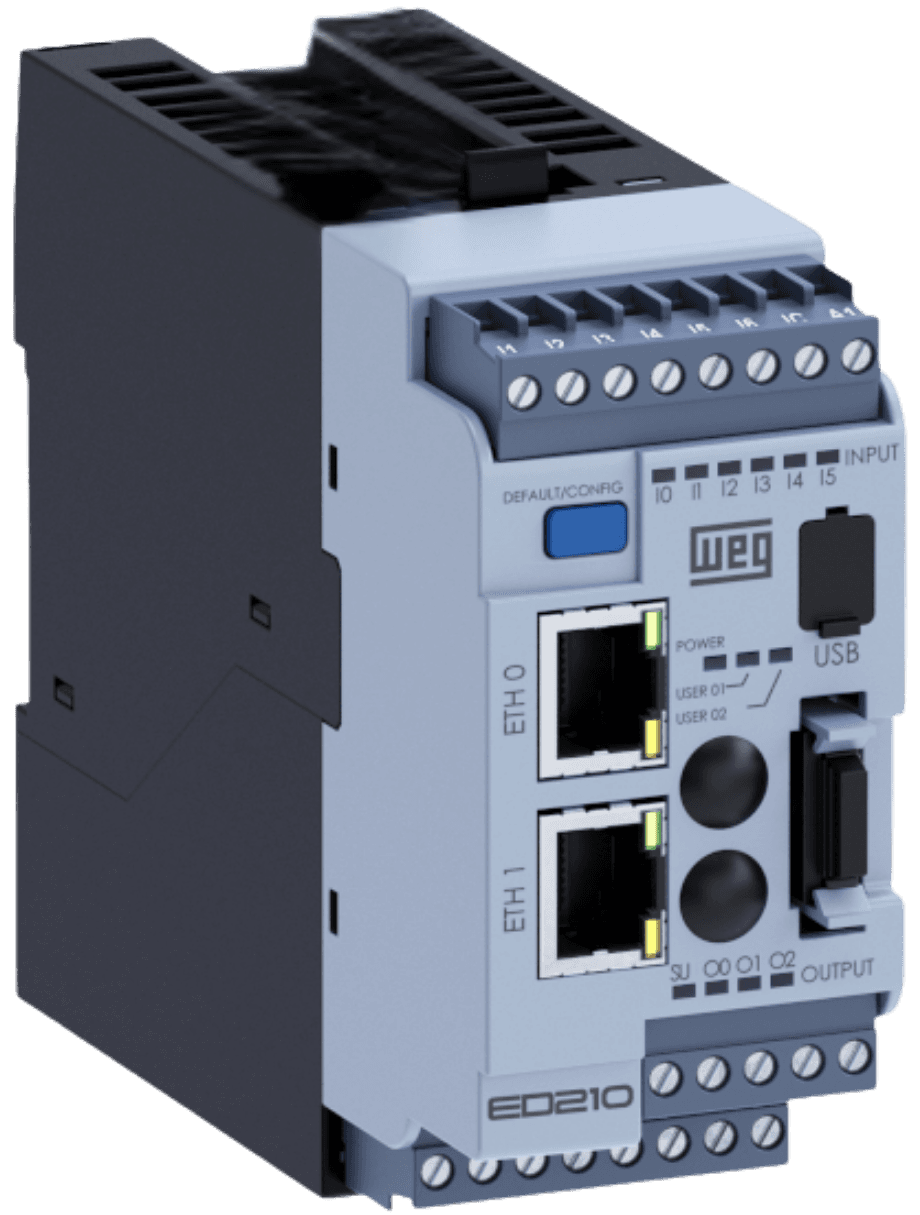

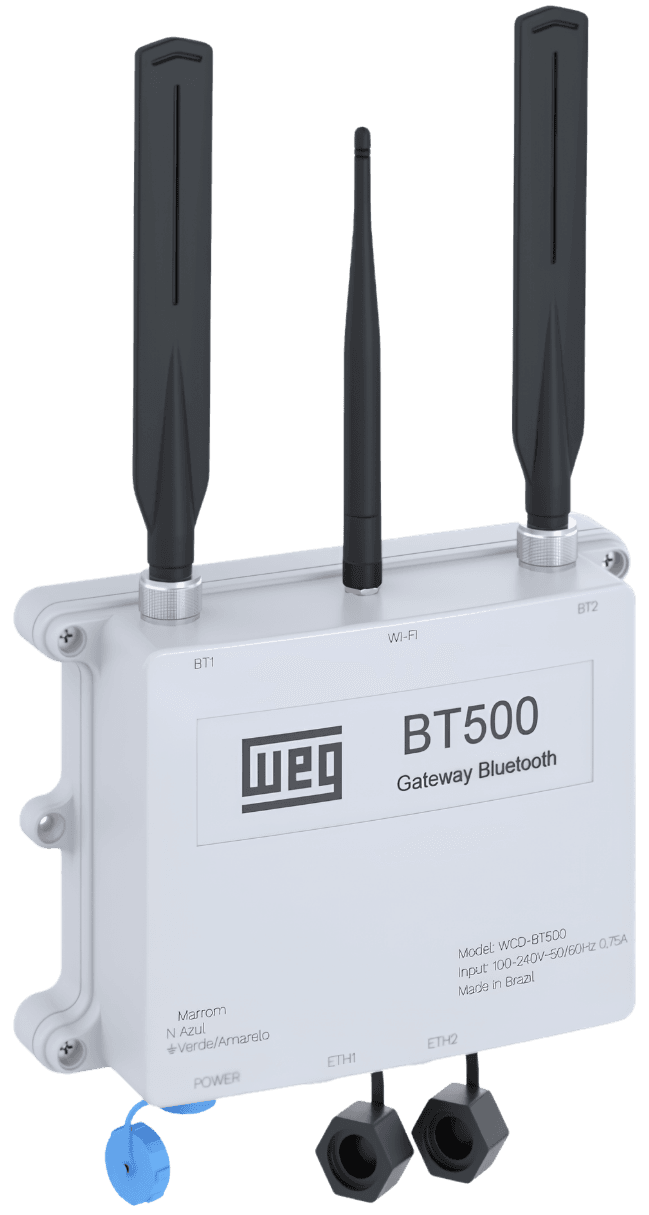

A arquitetura do sistema

A leitura percorre sempre o mesmo caminho: o equipamento gera o sinal, o sensor mede, o gateway concentra e transmite, a plataforma classifica a severidade e notifica quem decide. Instalada sem parar a operação.

A plataforma

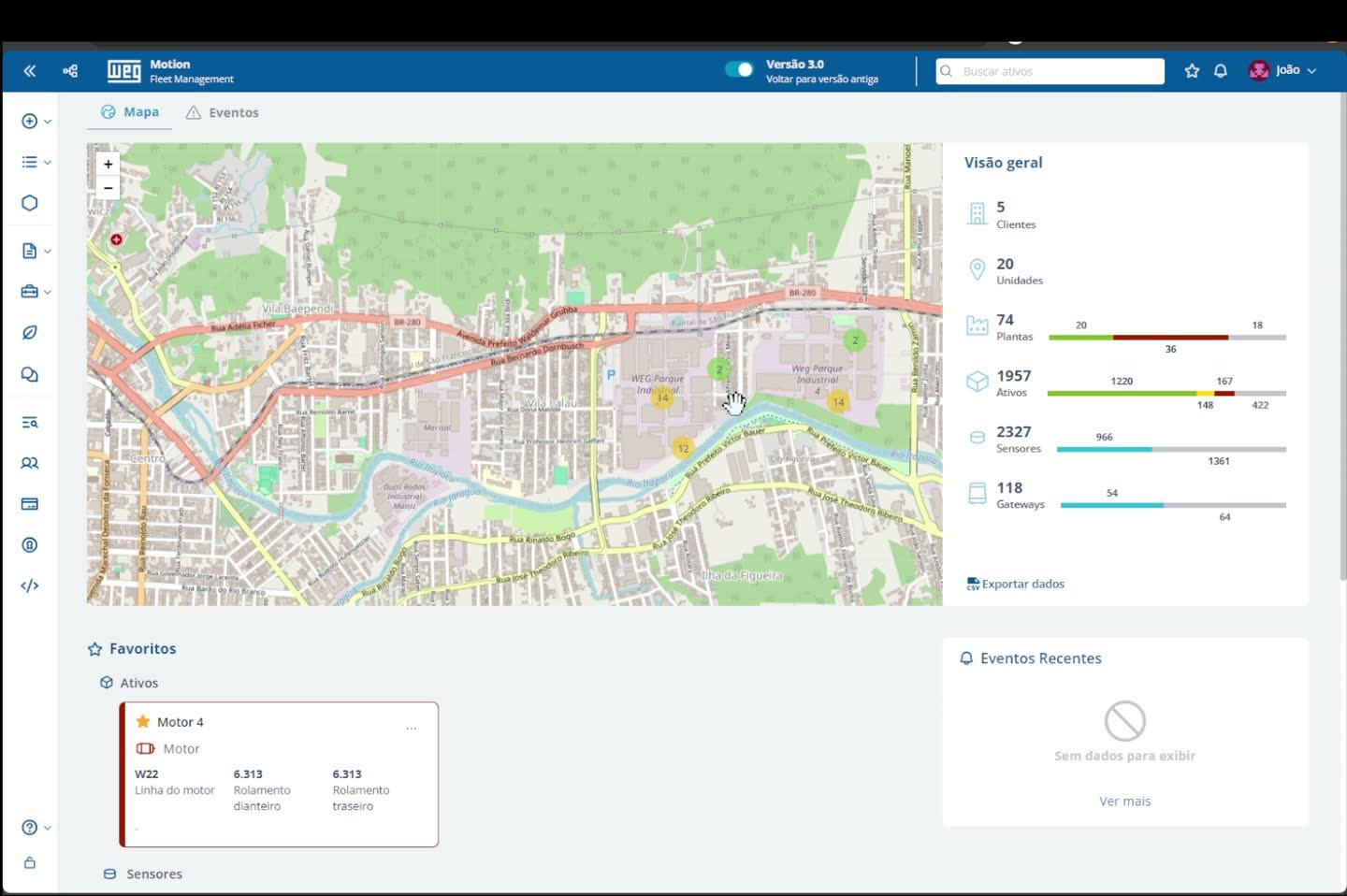

  • 01Visão geral da frotaVer detalhesFechar

    Todas as plantas e todos os ativos instrumentados em um ambiente único, cada um identificado pela cor do seu estado de saúde. A priorização é imediata, sem abrir ativo por ativo.

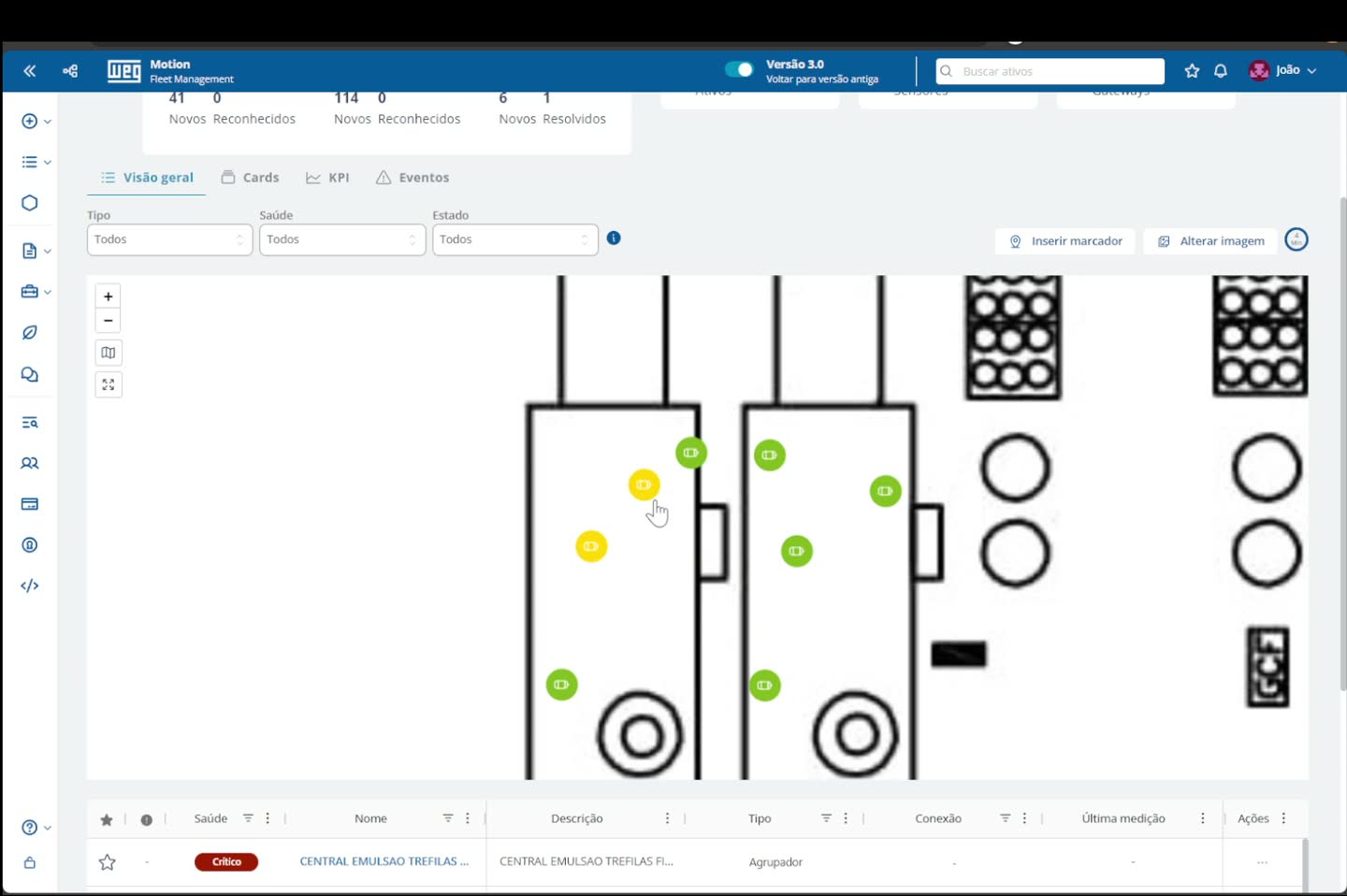

  • 02Detalhamento do ativoVer detalhesFechar

    Estado atual, cada sensor instalado, leitura por eixo e temperatura lado a lado. O nível em que o técnico confirma o que o alerta indicou.

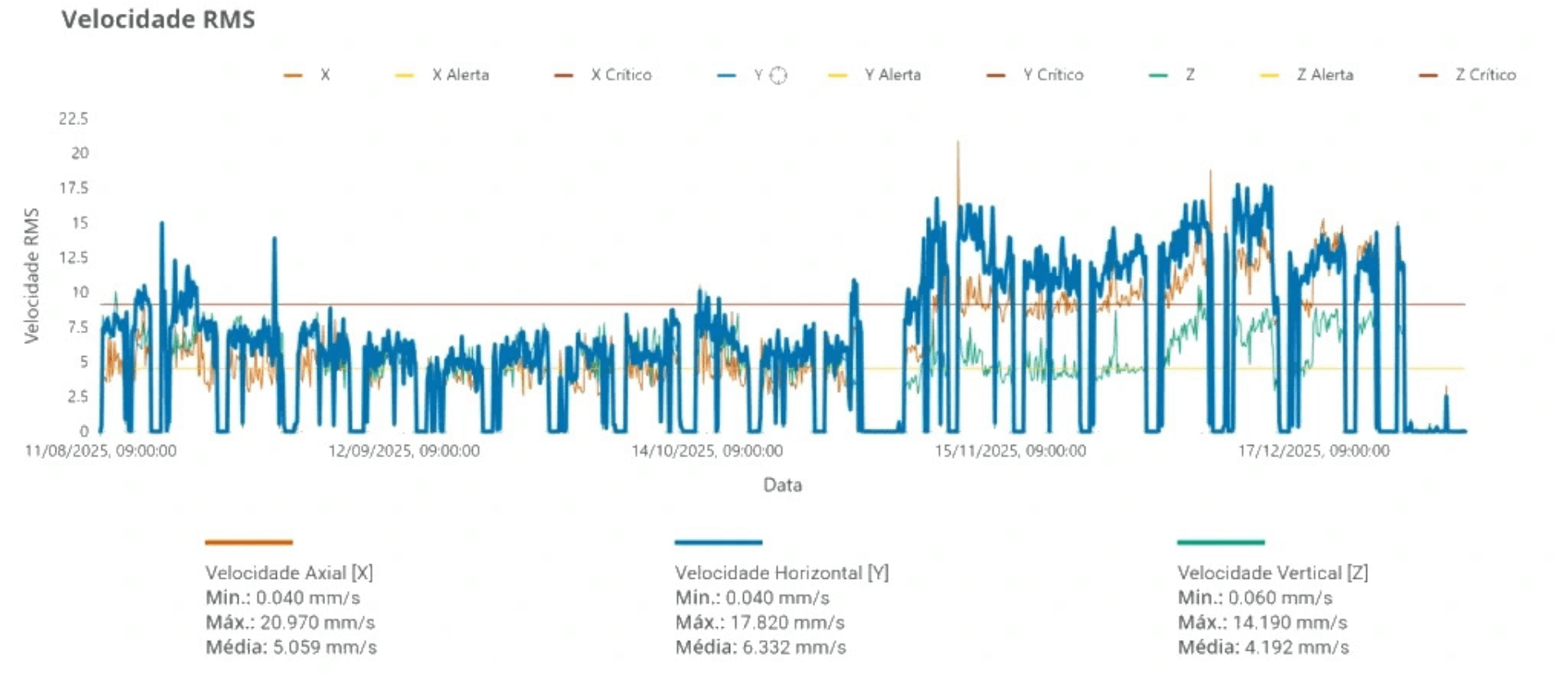

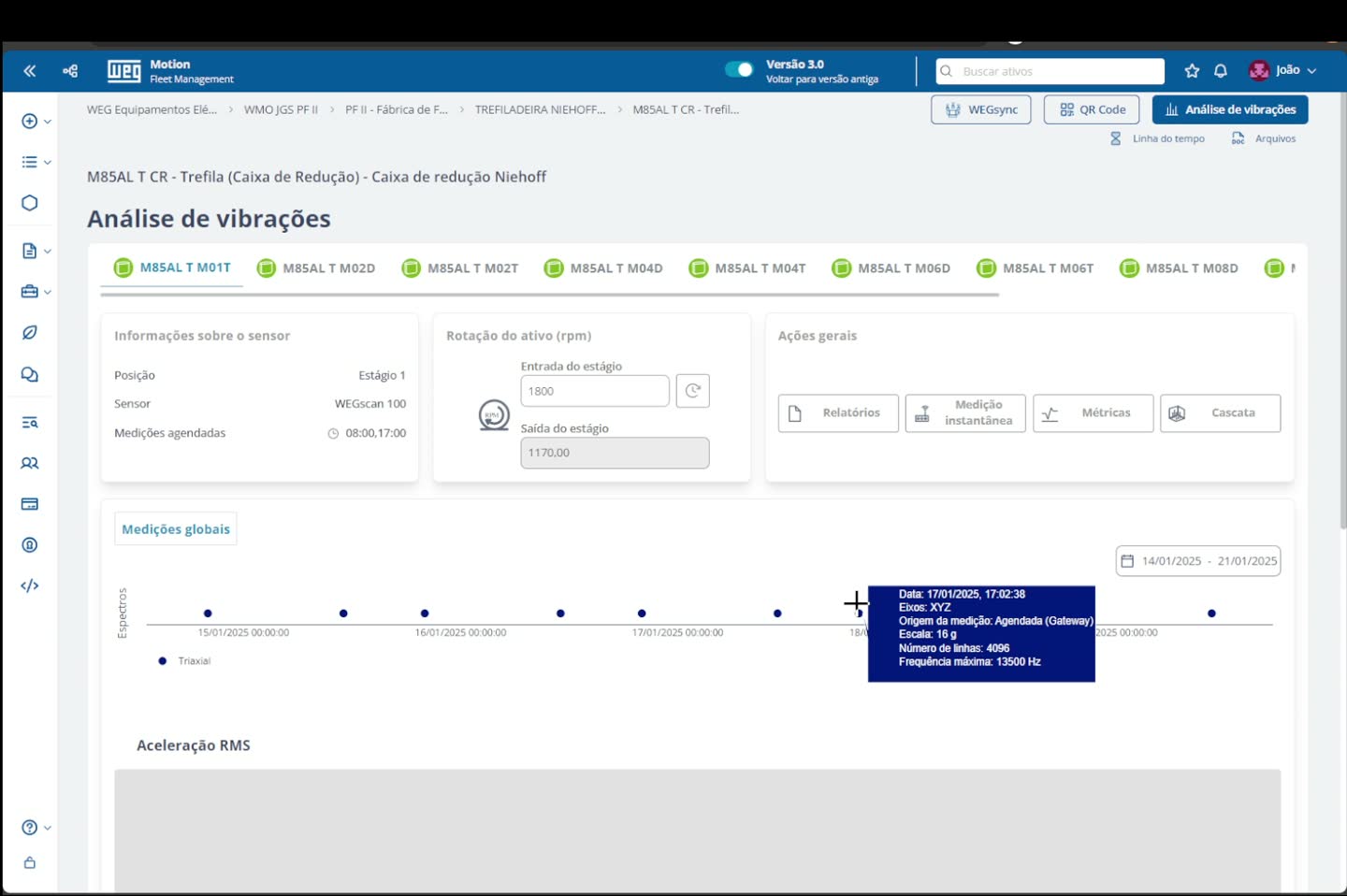

  • 03Módulo de análise de vibraçãoVer detalhesFechar

    Velocidade e aceleração nos três eixos contra os limites de atenção e crítico, com espectro de frequência e forma de onda. O dado bruto que sustenta o diagnóstico.

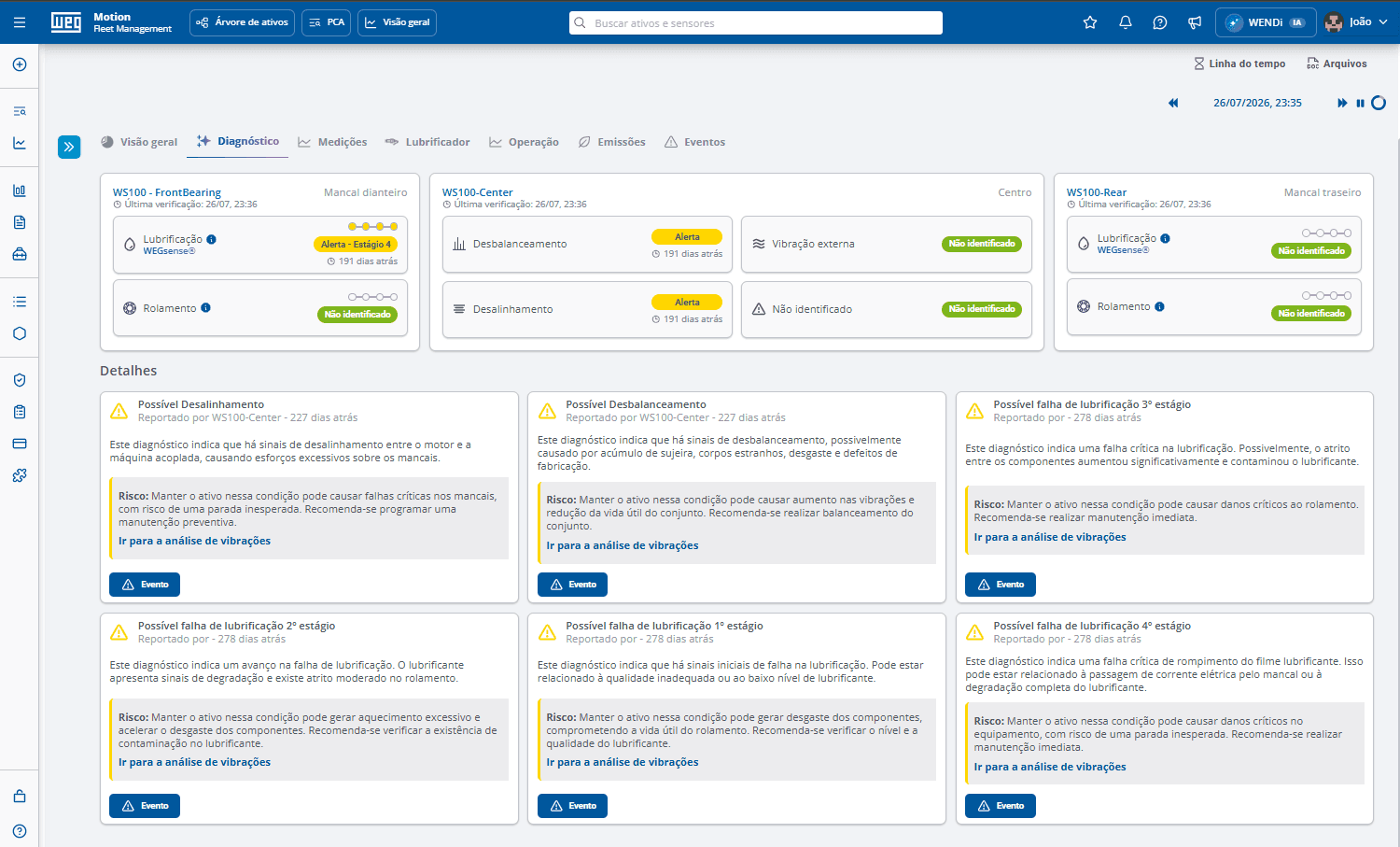

  • 04Diagnóstico por inteligência artificialVer detalhesFechar

    O algoritmo cruza os sinais e aponta a causa: desalinhamento, desbalanceamento ou estágio da falha de lubrificação, com o risco associado a manter o ativo em operação naquela condição.

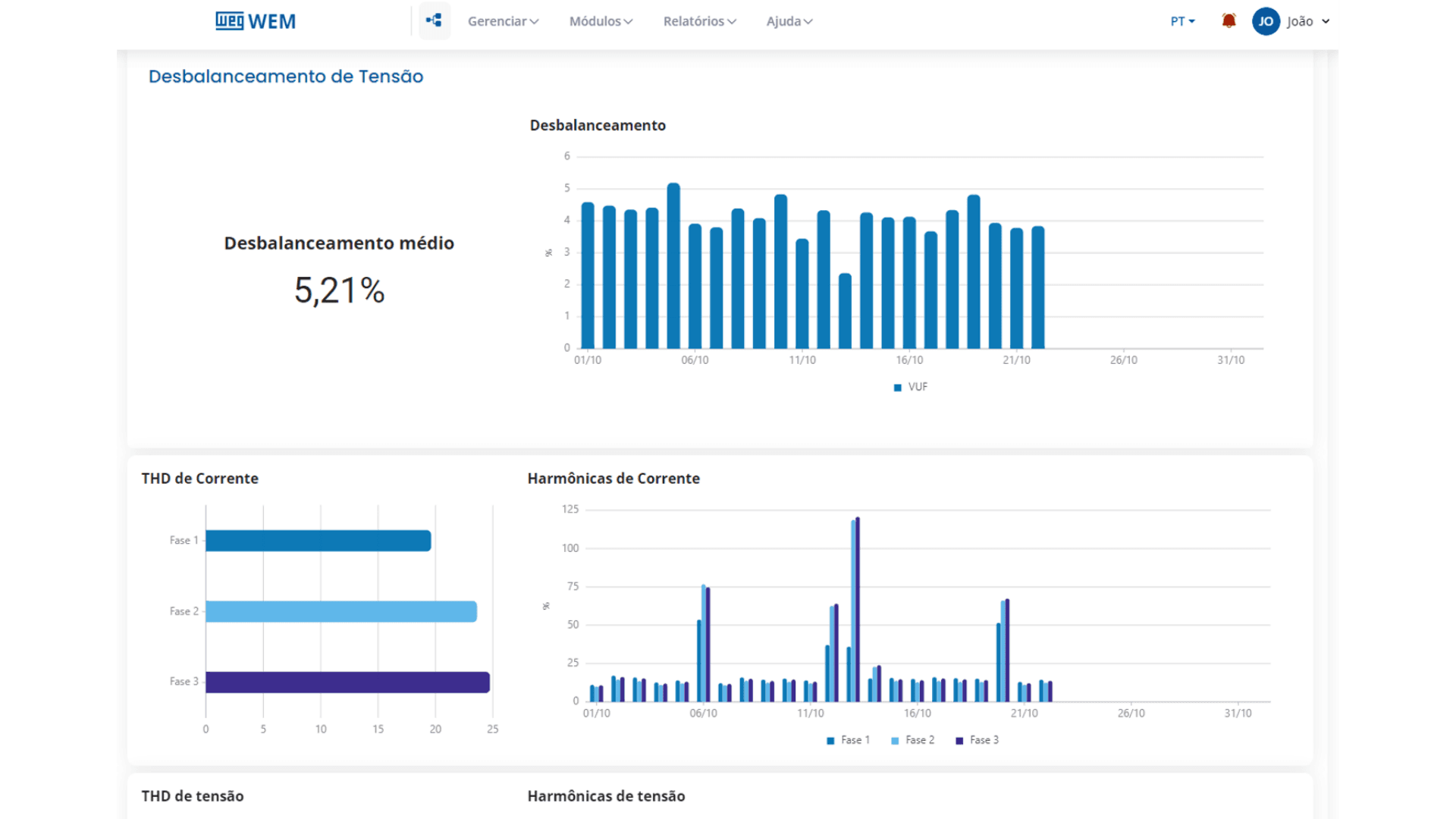

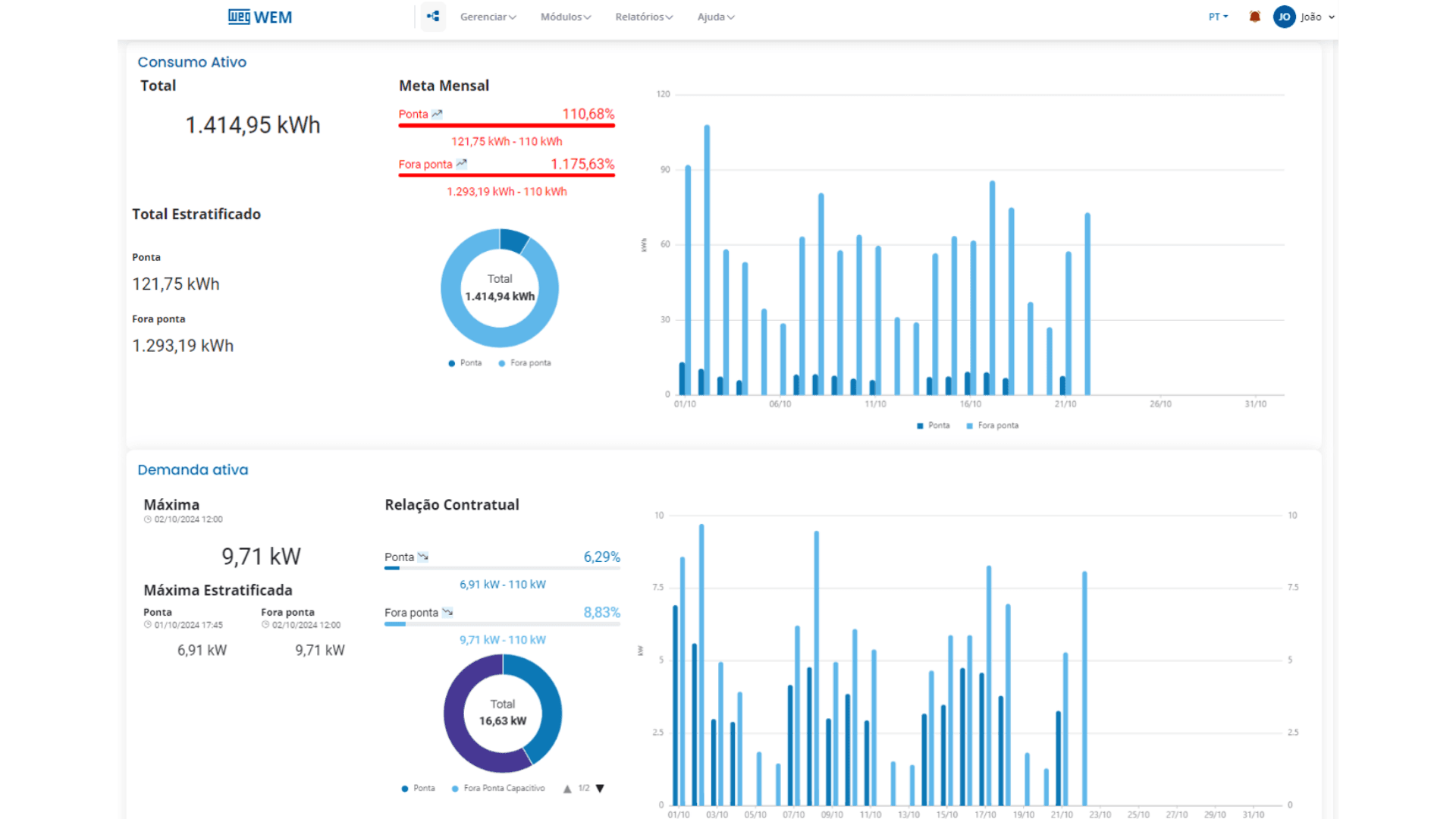

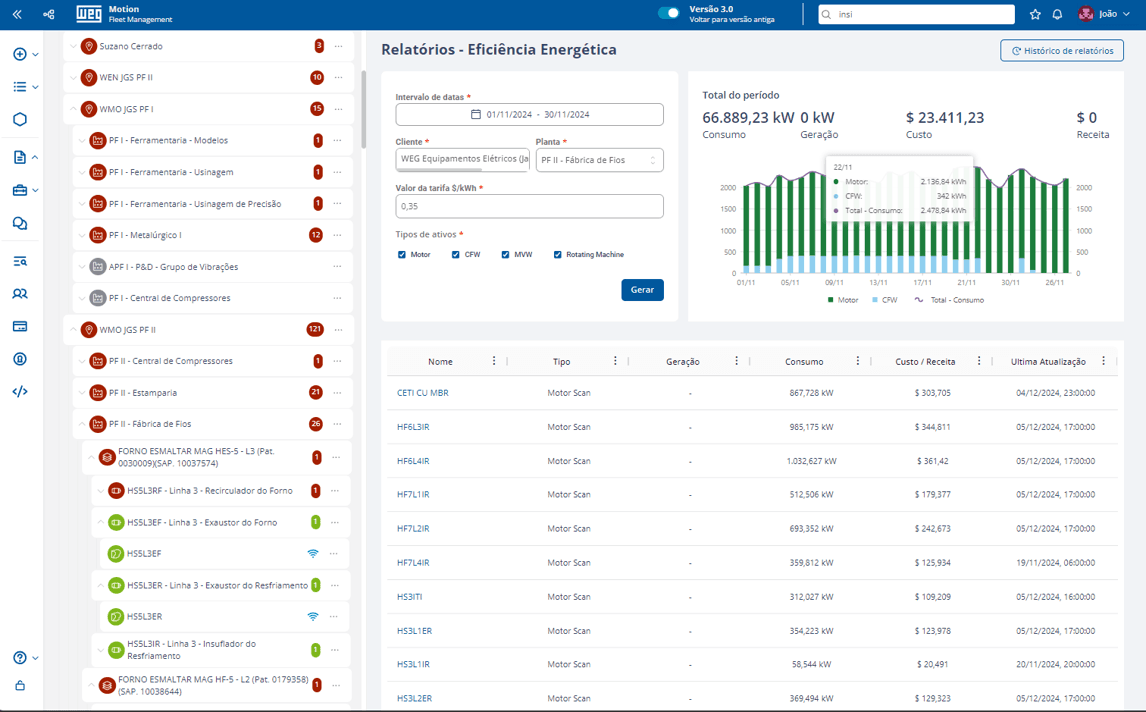

  • 05Eficiência energéticaVer detalhesFechar

    O mesmo sensor acompanha o consumo do motor e identifica operação fora do ponto ideal antes que o desvio se acumule na fatura de energia.

Tecnologia patenteada WEG

Medir é a primeira etapa. A causa por trás do número é apontada por duas tecnologias patenteadas WEG, operadas pela ELVEX sobre o mesmo sensor. Nenhum sensor genérico do mercado oferece essa capacidade.

WEGsense

O que é

Combinação de vibração e ultrassom para detecção de falha mecânica incipiente.

Como funciona

Cruza o sinal do WEGscan 100 com a análise da curva P-F e identifica a deficiência de lubrificação antes de ela afetar vibração, temperatura ou ruído perceptível.

WEGsync

O que é

Medição de vibração sincronizada entre múltiplos sensores, para análise de fase e deformação estrutural.

Como funciona

Coleta simultânea de múltiplos WEGscan 100 ao longo do ativo, com análise ODS que reconstrói o movimento estrutural real do conjunto em operação.

Especificação

O número de pontos de medição por ativo é definido no levantamento técnico, não em tabela genérica. Três variáveis determinam a especificação.

  1. 01

    Criticidade do ativo

    O custo da hora parada define a cobertura que o ativo justifica, do ponto único ao conjunto completo.

  2. 02

    Tipo de mancal e acoplamento

    Rolamento, mancal de deslizamento e cada acoplamento alteram o ponto onde a falha se manifesta primeiro, e portanto onde o sensor vai.

  3. 03

    Falha que se quer detectar

    Desalinhamento e desbalanceamento exigem leitura em mais de um ponto. Degradação de lubrificação se manifesta no mancal.

Instalação

A fixação é externa, sem usinagem do ativo e sem interferência na garantia. O que muda de um método para o outro é a interface entre o sensor e o metal, e é ela que decide o quanto da vibração real chega ao sensor.

O método sai do levantamento técnico, ponto a ponto: material e espessura da carcaça, acesso ao ponto de medição e o tipo de falha que a leitura precisa enxergar.

Aplicações

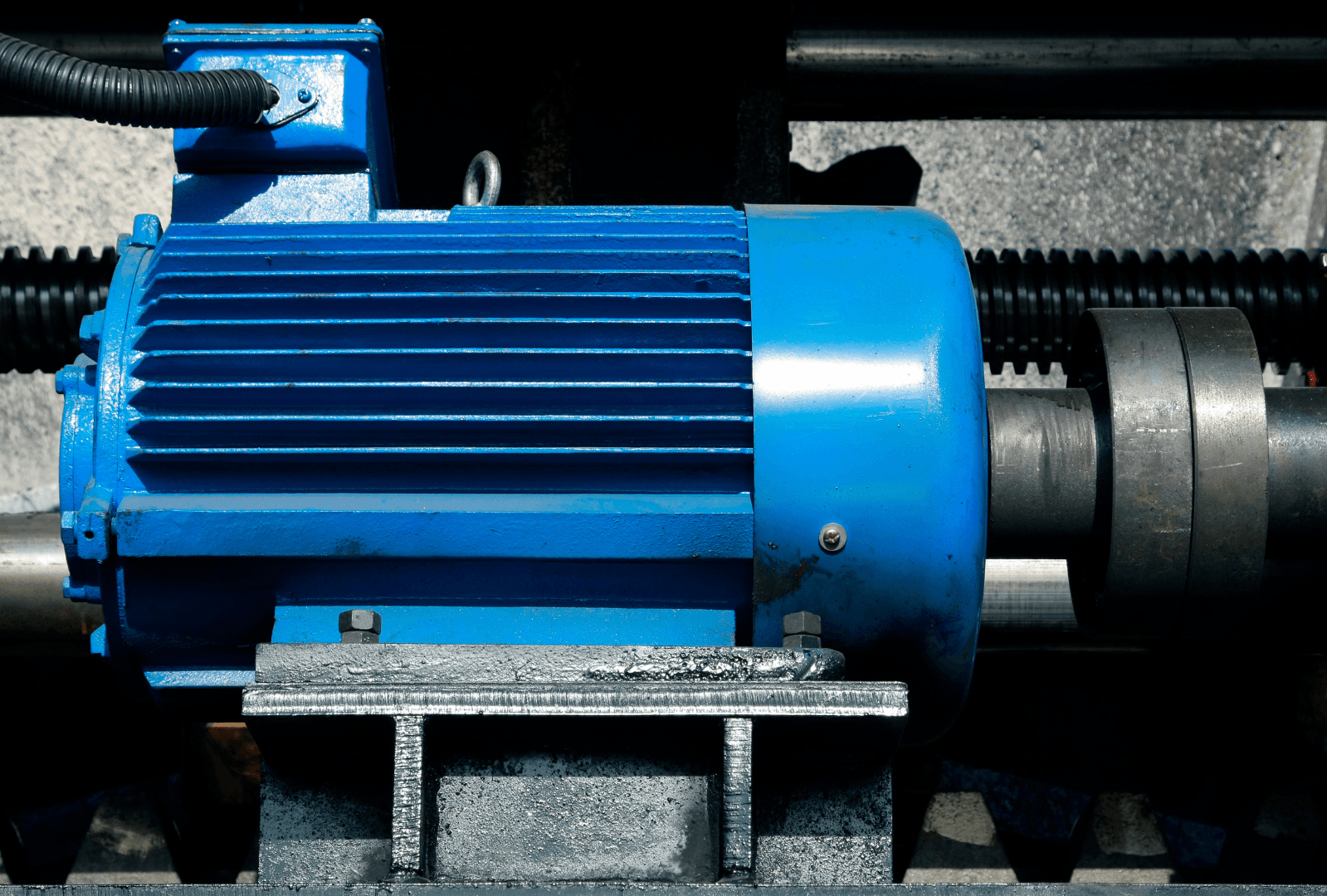

  • Motores e ativos rotativos críticosVer detalhesFechar
    Situação
    Motores, bombas, compressores e ventiladores em regime contínuo, mantidos por calendário.
    Problema
    Rolamento, desbalanceamento e desalinhamento evoluem sem sintoma perceptível.
    Implicação
    A parada não planejada custa produção, hora extra e frete emergencial.
    O que a ELVEX instala
    Vibração e temperatura no ponto crítico, com a causa apontada por WEGsense e WEGsync semanas antes da parada.

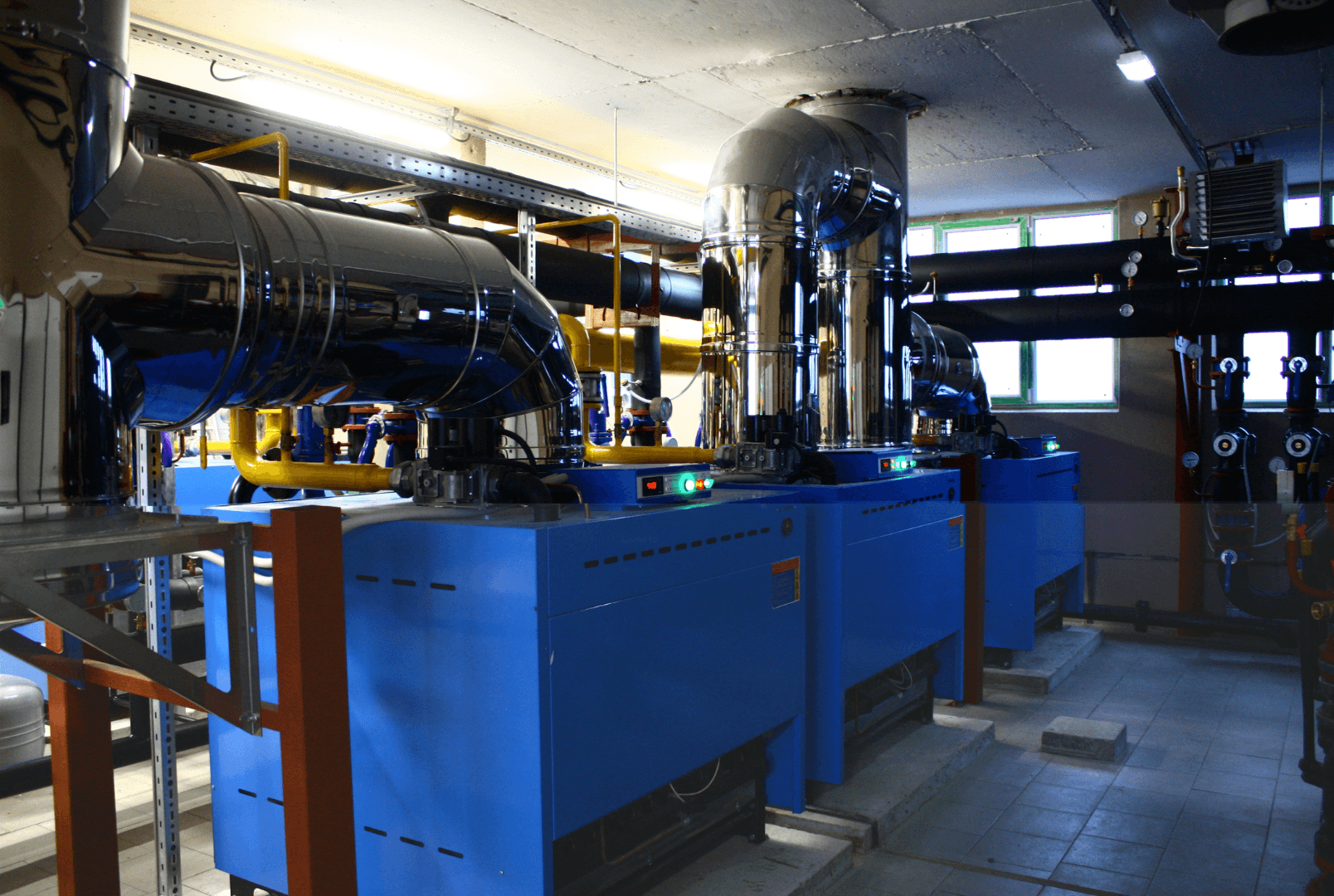

  • Sala de máquinas e utilidadesVer detalhesFechar
    Situação
    Ar comprimido, refrigeração e bombeamento sustentam a planta inteira, e ficam fora do monitoramento.
    Problema
    A falha de uma utilidade não para uma linha. Para a fábrica.
    Implicação
    Produção parada, risco à segurança e reparo emergencial mais caro.
    O que a ELVEX instala
    Medição contínua nos ativos críticos das utilidades, com alerta antes da parada.

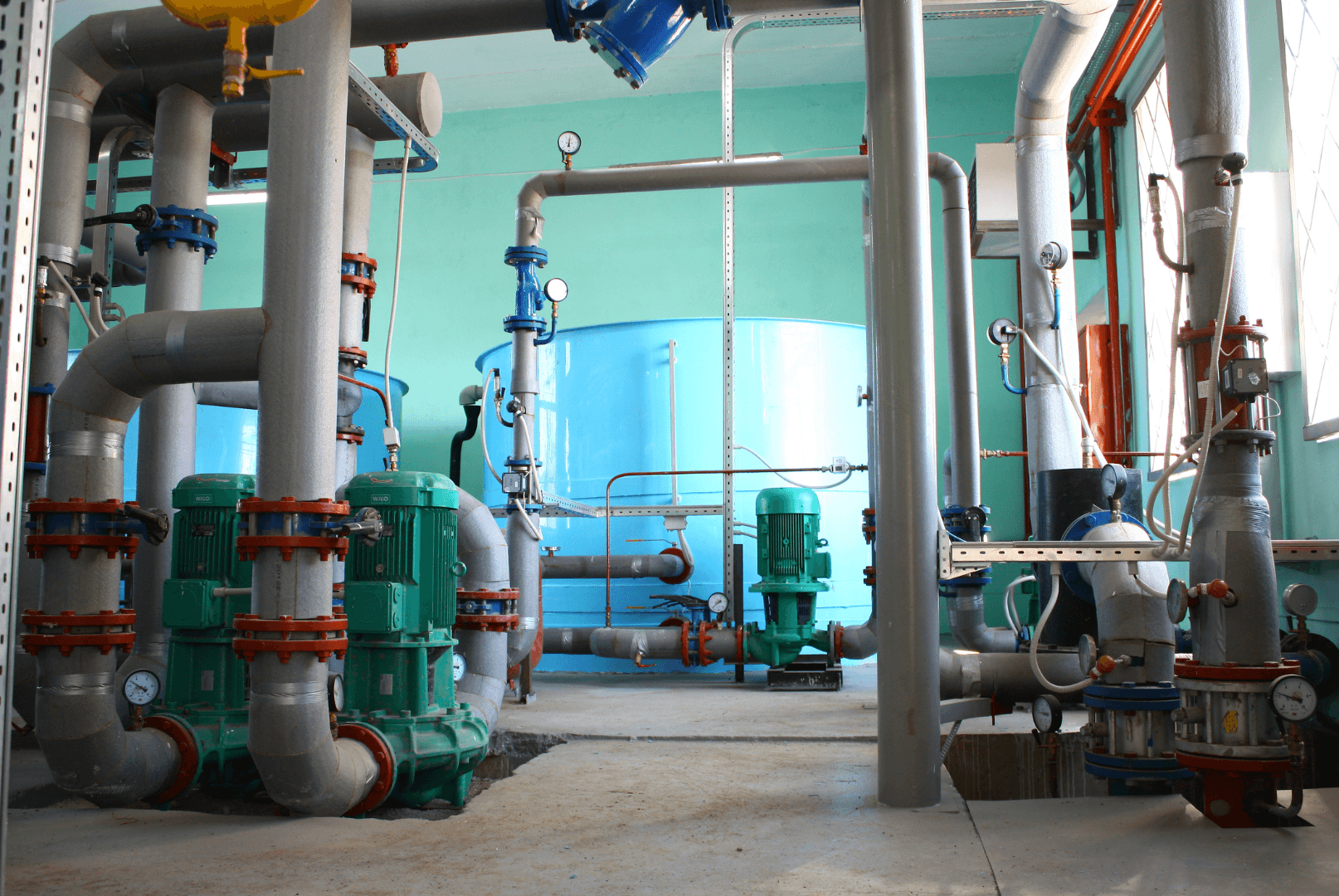

  • Bombas e sistemas de bombeamentoVer detalhesFechar
    Situação
    Bombas centrífugas em processo contínuo, acompanhadas apenas por inspeção visual.
    Problema
    Cavitação, desgaste de selo e desalinhamento aparecem no espectro de vibração antes de qualquer ruído.
    Implicação
    Quando o vazamento aparece, o selo e o eixo já estão comprometidos.
    O que a ELVEX instala
    Vibração e temperatura com o mesmo sensor do motor, e cavitação identificada por WEGsync antes da falha do selo.

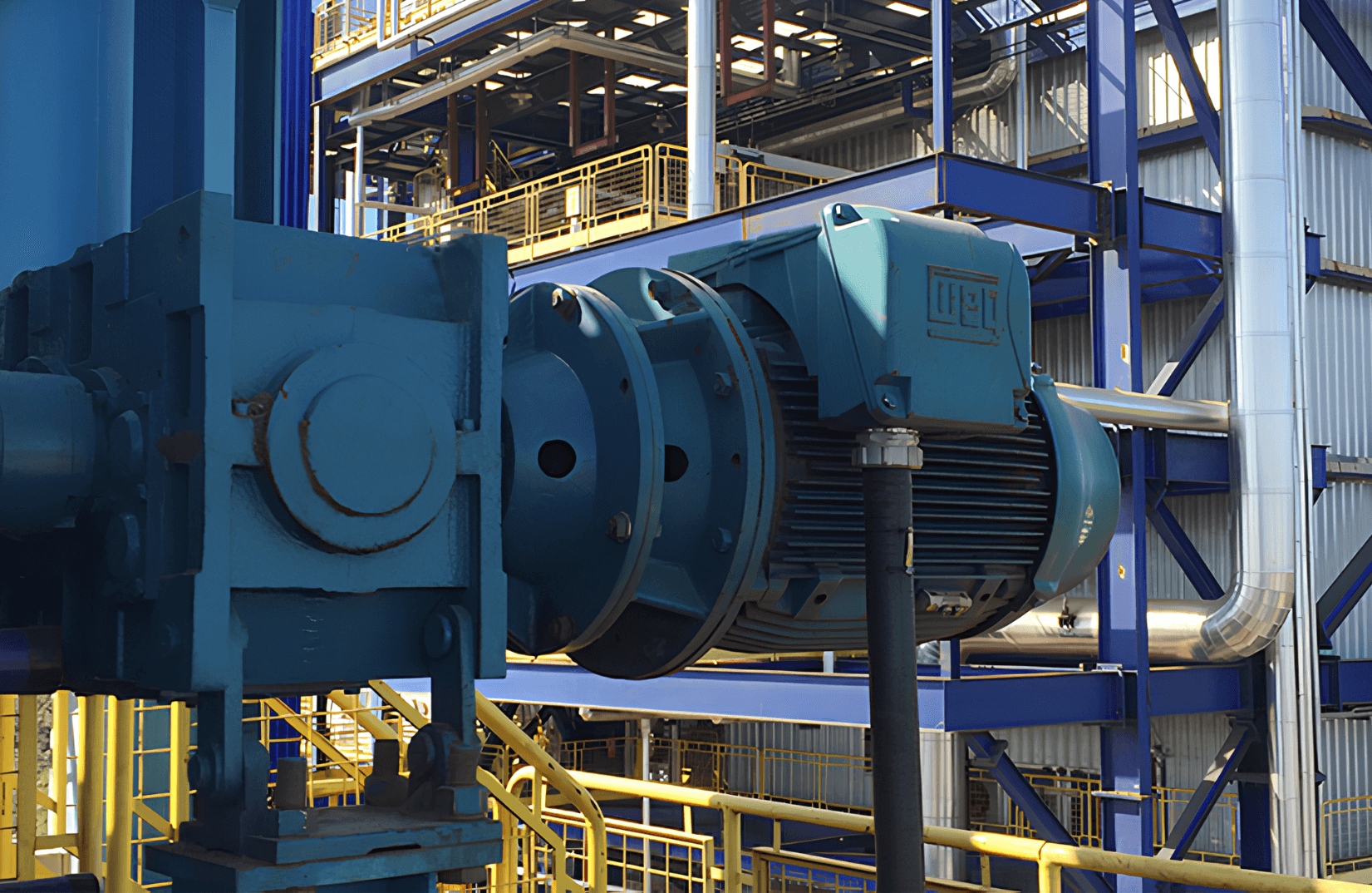

  • Redutores e transportadoresVer detalhesFechar
    Situação
    Redutores e transportadores de correia em regime contínuo, avaliados pelo ruído.
    Problema
    Desgaste de engrenagem e folga de acoplamento avançam além do ponto de troca planejada.
    Implicação
    A falha do redutor paralisa toda a linha a jusante.
    O que a ELVEX instala
    Vibração no redutor classificada conforme ISO 20816, antes da parada da linha.

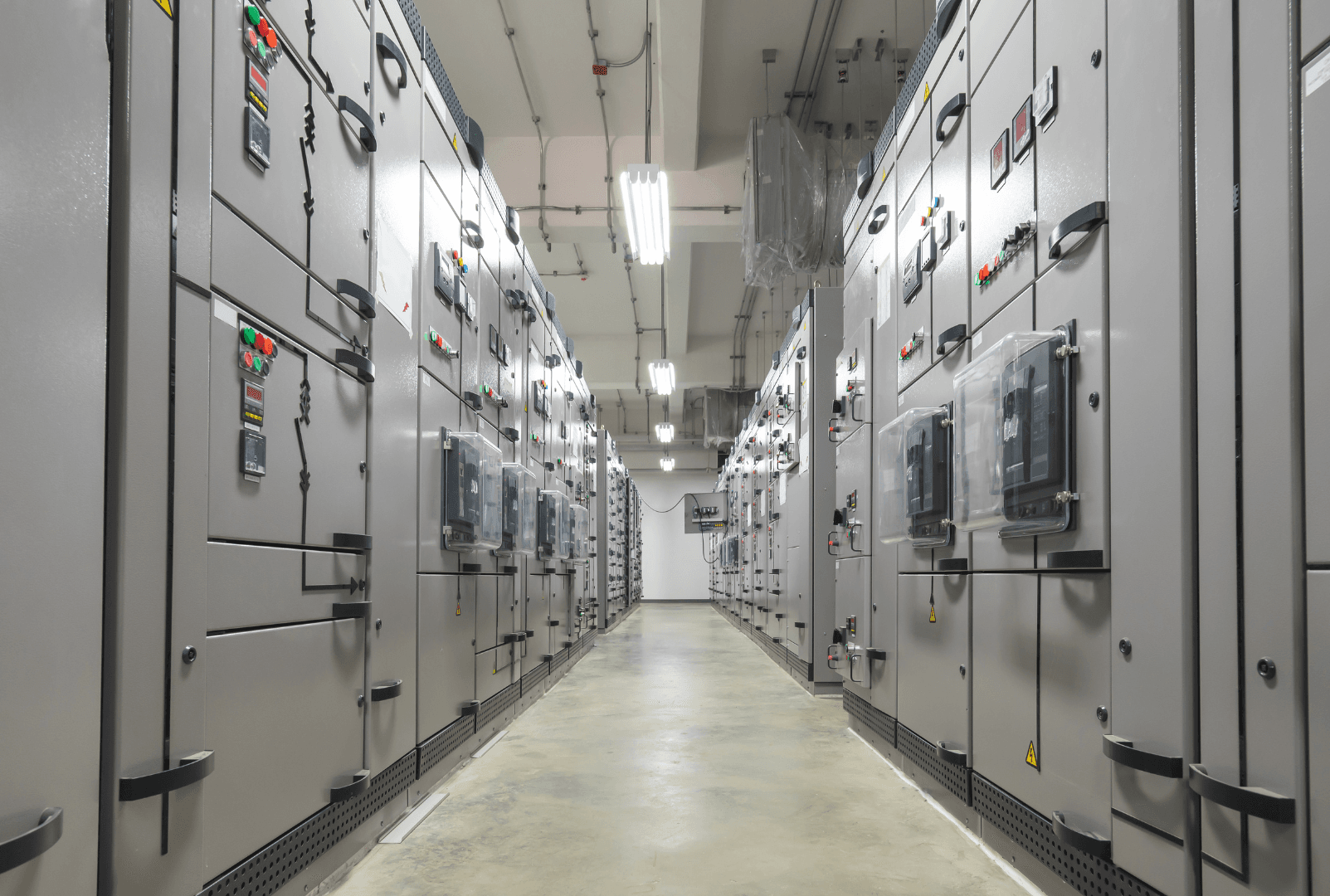

  • Painéis elétricos e barramentosVer detalhesFechar
    Situação
    Quadros e painéis concentram corrente e conexões críticas, vistos só na termografia periódica.
    Problema
    Sobrecarga e ponto quente avançam sem registro entre uma inspeção e outra.
    Implicação
    O desarme para a produção, e o princípio de incêndio é risco patrimonial.
    O que a ELVEX instala
    Corrente e temperatura no barramento com o WEGscan 200, em medição contínua e com alerta configurável.
  • Inversores de frequência e soft-startersVer detalhesFechar
    Situação
    Inversores e soft-starters guardam os parâmetros do acionamento, sem backup sistemático.
    Problema
    Na falha do drive, a reconfiguração depende de registro manual ou de tentativa e erro.
    Implicação
    A parada se estende no momento de maior perda de produção.
    O que a ELVEX instala
    O WEGscan 1000 acompanha o parâmetro e faz backup diário, para até 10 drives por gateway.

A cobertura se aplica a qualquer ativo rotativo, elétrico ou de acionamento. Do equipamento isolado à planta completa.

Como o projeto nasce

Nenhuma solução desta página é pacote de prateleira. O caminho é sempre o mesmo, e começa antes de qualquer orçamento de hardware.

  1. Levantamento

    A engenharia da ELVEX vai à planta entender o processo, o ativo e o ponto onde a perda acontece. Sem essa etapa não existe proposta, porque não existe escopo.

  2. Especificação

    Cada camada do sistema é dimensionada para o que foi levantado: variável medida, ponto de instalação, taxa de captura, integração com o que a planta já opera e quem recebe o resultado.

  3. Prova

    O projeto entra com escopo fechado e resultado medido no seu processo, antes de qualquer decisão de escala. O que não sustenta o número não avança.

  4. Escala

    Com o resultado comprovado, a solução se estende aos demais pontos da planta, e as frentes passam a se somar no mesmo projeto.

Perguntas frequentes

  • Quem analisa o dado, minha equipe ou a ELVEX?

    Os dois modelos existem. A plataforma classifica a severidade e alerta a sua equipe; a ELVEX acompanha a implantação, treina o time e permanece como retaguarda técnica para o diagnóstico que exige análise especializada.

  • A instalação para a máquina?

    Não. O sensor é fixado externamente, sem usinagem e sem interferência na garantia. A instalação acontece com a planta em operação.

  • Funciona no meu ambiente: umidade, lavação, câmara fria?

    Sim. Os sensores têm grau de proteção para ambiente industrial severo e operam em câmaras, áreas úmidas e rotina de higienização.

  • Preciso de rede ou internet no ponto do ativo?

    Não. A comunicação com o gateway é sem fio, e o gateway concentra a transmissão. A arquitetura sai do levantamento, conforme a infraestrutura da planta.

  • Preciso instrumentar a planta inteira para começar?

    Não. Começamos pelos ativos de maior criticidade, com escopo fechado e resultado medido. A expansão é decidida sobre o número, não antes dele.

  • Quanto custa?

    Depende do número de pontos de medição, definido no levantamento. Toda proposta apresenta a perda atual, o ganho esperado e o prazo de retorno.

  • Integra com meu sistema de manutenção?

    Sim. O alerta e o histórico entram na rotina e no sistema que a sua manutenção já usa. O objetivo é alimentar o plano existente, não substituí-lo.

  • E depois da entrega?

    A ELVEX permanece responsável pelo funcionamento: suporte, ajuste e evolução do escopo. Atendimento direto com quem construiu, com engenharia em campo quando exigir.

PROVAL, o diagnóstico industrial gratuito da ELVEX

O diagnóstico ranqueia as frentes por impacto na sua planta: as perdas em reais por ano, o retorno estimado de cada uma e a origem declarada de cada dado.

Fazer o diagnóstico gratuito

Sem custo e sem compromisso.

O que o diagnóstico devolve
  1. Ranking das frentes por impacto
  2. Perdas estimadas em reais por ano
  3. Retorno estimado de cada frente
  4. A origem de cada dado declarada

A ELVEX faz esse levantamento com a sua equipe antes de vender qualquer sensor: ponto de medição, variável e limite de severidade por ativo, com o retorno demonstrado em número. Engenharia presencial, do levantamento ao suporte.
