WEGscan: o que é, o que mede e para que serve

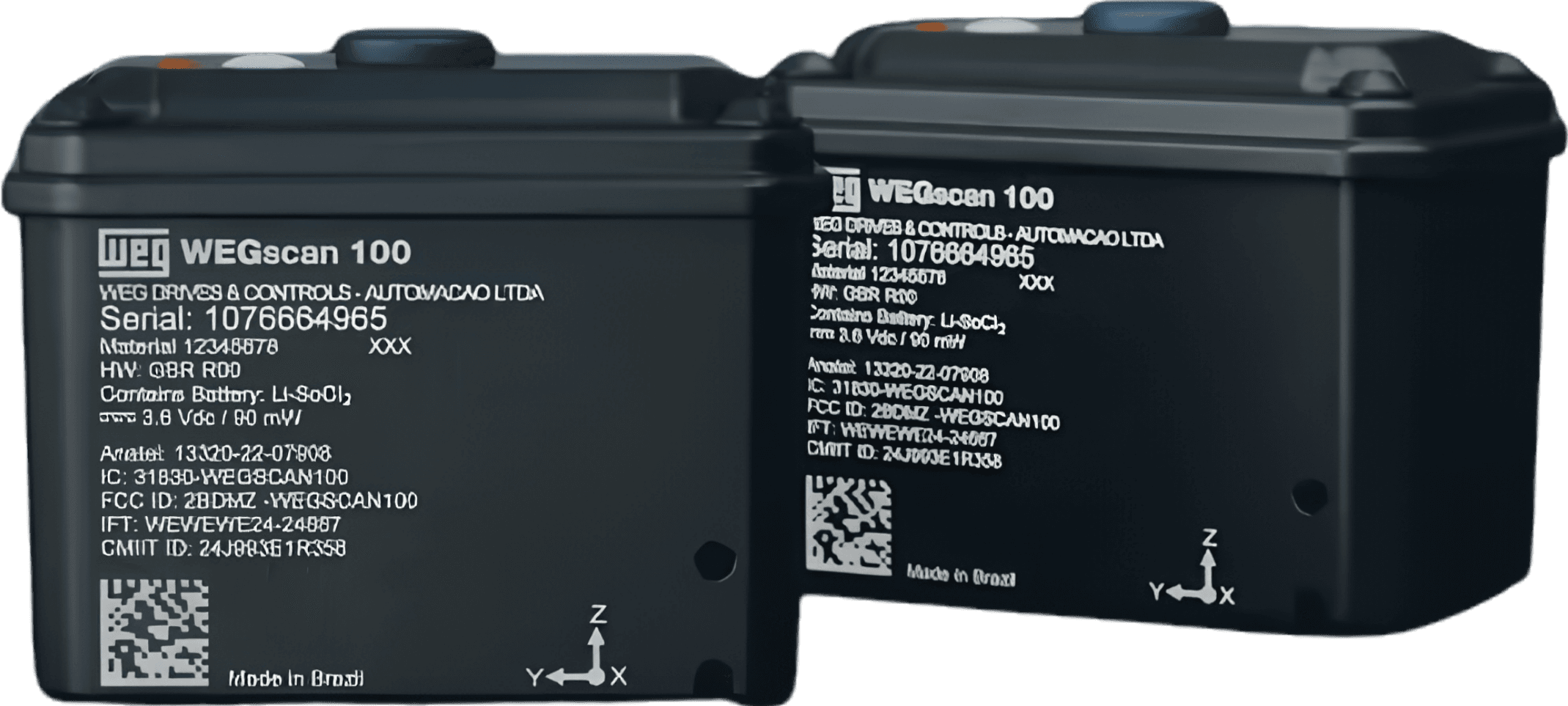

O WEGscan é a linha de sensores da WEG para monitoramento online de ativos industriais, como motores, redutores, bombas e compressores. O sensor mede grandezas do ativo, como temperatura e vibração, e envia os dados à plataforma WEG Motion Fleet Management, na nuvem, onde a condição do equipamento é acompanhada e analisada. A ELVEX, Solution Provider WEG, especifica os modelos, instala e integra o sistema à operação.

O que é o WEGscan e para que serve?

Serve para saber, de forma contínua, como está o ativo, sem esperar a próxima rota de inspeção. O sensor é fixado no equipamento e transmite as leituras; a plataforma guarda o histórico, classifica a condição e avisa a manutenção quando o comportamento muda.

O resultado prático é trocar a manutenção por calendário por uma intervenção planejada pela condição real do ativo. A lógica geral está em manutenção preditiva, preventiva e corretiva, e o termo está resumido no glossário, em WEGscan.

O que cada modelo mede?

A linha tem três modelos, com funções diferentes. Os dados técnicos de cada um, como faixas de medição, bateria e grau de proteção, seguem a ficha publicada pela WEG; esta tabela resume o papel de cada modelo.

A página sensores WEGscan e WEG Motion Fleet Management mostra as três peças e o que a ELVEX especifica para cada ponto.

Como escolher entre os modelos?

Pelo que se quer enxergar. Para a condição mecânica de um motor, o sensor sem fio de vibração e temperatura é o ponto de partida; para a conexão elétrica que esquenta antes de falhar, o sensor de corrente e temperatura; para o acionamento que já tem inteligência própria, como um inversor ou um relé, o gateway que aproveita o dado que o equipamento já gera. Os critérios de eixos, faixa de frequência, bateria, fixação e ambiente estão em como escolher um sensor de vibração para motor elétrico. O que o sensor de vibração enxerga em cada falha, de desbalanceamento a rolamento, está em monitoramento de vibração em motores: o que cada falha revela, e o guia de campo, em monitoramento de vibração em motores: o que medir antes da quebra.

Como o dado chega à plataforma WEG Motion Fleet Management?

O sensor transmite a leitura, por um gateway quando o modelo exige, até a plataforma na nuvem. Lá, o dado é guardado, comparado com o comportamento normal do ativo e classificado. A plataforma é a que organiza o diagnóstico: o sensor mede, e a plataforma transforma a medição em informação para a manutenção.

A classificação de severidade de vibração segue o critério da norma ISO 20816, explicado em ISO 20816-3: zonas A, B, C e D. O alerta que a plataforma emite só gera retorno se alguém tiver o dever de responder a ele, e é por isso que o desenho da resposta importa tanto quanto o sensor, como mostra em quanto tempo a manutenção preditiva se paga.

Como é a implantação, do levantamento ao primeiro alerta?

A implantação segue uma sequência curta, e cada etapa tem um produto verificável. No levantamento, a ELVEX lista os ativos, confere a criticidade de cada um e define o ponto de fixação e o modelo adequado. Na instalação, o sensor é fixado no equipamento e a conectividade até a plataforma é confirmada, com o gateway posicionado onde o sinal exige. No cadastro, cada sensor é associado ao ativo, com potência, rotação e regime de operação, que dão contexto à leitura. Nas primeiras semanas, a plataforma forma a linha de base do comportamento normal de cada ativo, e só então os limites de atenção e de criticidade são ajustados e passam a gerar alerta. Por último, define-se quem recebe o alerta e em que prazo responde. Pular a linha de base é a forma mais rápida de produzir alarme falso e perder a confiança da equipe.

O que a manutenção faz quando o alerta chega?

O alerta é o início de uma verificação, e não uma ordem de troca. A equipe confirma se o desvio se mantém, consulta a tendência do ativo na plataforma e, quando necessário, faz uma inspeção ou uma análise de vibração mais detalhada para identificar a causa provável. Com a causa em mãos, a intervenção é programada para a janela de menor impacto na produção, com a peça disponível e o procedimento definido. Depois do reparo, o registro do que foi encontrado fecha o ciclo: ele confirma ou corrige o critério do alerta e enriquece o histórico do ativo. É esse registro que transforma o sensor em gestão de ativos, e não em mais uma tela com dado.

Em quais equipamentos o WEGscan pode ser instalado?

Segundo o catálogo da WEG, em motores elétricos, redutores e motorredutores, bombas, compressores, ventiladores e exaustores, correias transportadoras, moinhos e mancais em geral. Cada instalação é confirmada no levantamento técnico, que define o ponto de fixação e a cobertura necessária.

Quantos sensores um motor precisa é uma pergunta que depende do ativo e está tratada na página de gestão de ativos. Bombas, redutores e compressores têm particularidades próprias, descritas em monitoramento de bombas, redutores e compressores. Para decidir por onde começar numa planta com muitos ativos, o método está na matriz de criticidade, e a decisão entre sensor fixo e rota de coleta, em monitoramento online ou rota de coleta.

O que são WEG Scan e WEG Motor Scan?

WEG Scan é uma grafia que muitas pessoas usam ao procurar o WEGscan; a grafia da ELVEX e da marca é WEGscan. O WEG Motor Scan é o nome de um sensor anterior da WEG, noticiado pela imprensa técnica em 2018, que transmitia dados por Bluetooth a celulares ou gateways. A relação exata entre as gerações deve ser confirmada na documentação da WEG.

A WEG Motion Fleet Management é a plataforma que recebe os dados dos sensores. Não é um sensor.

Quem instala e quem analisa os dados?

O sensor e a plataforma são da WEG. A ELVEX faz o que está entre o produto e a decisão: o levantamento dos ativos, a escolha do ponto de medição, a instalação sem parar a máquina, a integração à rotina da manutenção e o acompanhamento. A página de sensores WEG detalha essa divisão.

Quais são as limitações?

O sensor mede o que o ativo transmite pela vibração, pela temperatura e pelas grandezas elétricas. Falhas que não alteram essas leituras, ou que acontecem sem aviso, não são detectadas com antecedência. O diagnóstico também depende de análise técnica da leitura: a plataforma classifica, e a decisão de intervir é da manutenção. Os detalhes de ambiente, alcance e bateria seguem a ficha técnica de cada modelo. Antes de comprar para o parque inteiro, a forma de verificar na prática se o sistema atende à sua planta é uma prova de conceito com critério escrito, descrita em como testar monitoramento antes de comprar, e as perguntas que valem para qualquer fornecedor estão na régua de compra de monitoramento.

O sensor é uma peça de um sistema maior, descrito em Manutenção preditiva, preventiva e corretiva: quando usar e em gestão de ativos industriais: o que é e o que monitorar.

Perguntas frequentes

O que é o WEGscan?

É a linha de sensores da WEG para monitoramento online de ativos industriais, como motores, redutores, bombas e compressores. Os sensores medem grandezas como temperatura e vibração e enviam os dados à plataforma WEG Motion Fleet Management, na nuvem. A ELVEX, Solution Provider WEG, especifica os modelos, instala e integra o sistema à operação.

Qual a diferença entre WEG Scan, WEG Motor Scan e WEG Motion Fleet Management?

WEGscan é o nome da linha de sensores atual. WEG Scan é a grafia que muitas pessoas usam ao buscar o mesmo produto. WEG Motor Scan foi o nome de um sensor anterior da WEG. WEG Motion Fleet Management é a plataforma em nuvem que recebe os dados dos sensores e organiza o diagnóstico da condição dos ativos.

O WEGscan substitui a análise de um técnico?

Não. A plataforma coleta, guarda e classifica as leituras, e o alerta chega à manutenção, mas a decisão de intervir, o momento e a causa provável dependem da análise de um técnico. O sensor reduz o tempo entre a mudança de comportamento do ativo e a percepção dela, e não elimina a necessidade de interpretar o que mudou.

O WEGscan altera a garantia do motor?

A fixação é externa, sem usinagem do equipamento. Em motor WEG, a ativação do sensor amplia a garantia de fábrica em 2 anos, conforme as condições da WEG. Para equipamentos de outros fabricantes, a garantia segue o contrato de cada um, e a ELVEX declara o efeito no escopo antes da instalação.

Quanto custa um sensor WEGscan?

O valor depende do modelo, da quantidade de pontos de medição e do escopo de instalação e integração, e por isso a ELVEX não publica um preço único. A proposta sai do levantamento técnico dos ativos. O PROVAL, ferramenta gratuita da ELVEX, estima o custo anual de manutenção e o payback do monitoramento contínuo.
